Адаптивный свет — система головного освещения, автоматически изменяющая направление светового потока фар синхронно с направлением движения автомобиля. Система была разработана конструкторами компании Volkswagen AG и получила название Advanced Frontlighting System или сокращенно AFS. Адаптивным светом опционально оснащаются некоторые модели автомобилей Volkswagen Phaeton, Volkswagen Touareg, Volkswagen Passat и другие. Системы адаптивного освещения выпускаются и другими компаниями, в частности — компанией «Хелла». Ее система AFL отличается от AFS тем, что в нее включена дополнительная пара вспомогательных фар, включающихся при резком повороте руля и освещающая правую и левую стороны дороги по ходу автомобиля.

Содержание

Обоснование применения система адаптивного света

При управлении автомобилем, оснащенным обычной системой головного освещения, в ночное время или в условиях плохой видимости водитель лишен возможности получать полную визуальную информацию. Обочина дороги, предметы на ней остаются вне зоня ясной видимости. Внезапно выбежавшее на дорогу животное, крупный предмет (ветка, ствол дерева) могут привести к аварийной ситуации. Однако, жестко закрепленные фары, даже если они правильно отрегулированы, освещают ограниченное пространство впереди автомобиля и в гораздо меньшей степени — пространство по сторонам от направления движения машины.
Систему адаптивного освещения можно сравнить с фонариком, которым пользуется пешеход. Если фонарик жестко закрепить на одежде или головном уборе пешехода, освещаться будет только пространство перед идущим человеком. Это аналог традиционной системы головного освещения. Если взять фонарик в руку, то он будет освещать путь, по которому движется пешеход, в том числе повороты, изгибы тропинки, потенциально опасные и плохо различимые в темноте объекты. Это аналог адаптивной системы освещения автомобиля. На мотоциклах и скутерах с фарами, вмонтированными в головной обтекатель (спортбайки) или в передний щиток (скутеры) система освещения работает так же, как и на автомобилях с прямолинейным светом. На мотоциклах и скутерах с фарами, установленными на рулевой колонке (большинство мотоциклов общего назначения, чопперов, эндуро и других) или на руле (скутеры Vespa и другие), система освещения работает, как условно адаптивная, поскольку световой луч от фары поворачивается одновременно с поворотом руля. Специалистами страховых европейских агентств отмечается, что автомобили, оборудованные адаптивной системой освещения, попадают в аварийные ситуации на 40% реже, чем автомобили с прямолинейным, традиционным светом.

Устройство и работа системы адаптивного света

Система адаптивного освещения автомобиля управляется бортовым компьютером, считывающим информацию с датчиков угла поворота руля, скорости автомобиля, положения автомобиля относительно вертикальной оси, системы курсовой устойчивости (ESP) и даже работы стеклоочистителей (для определения изменения дорожных условий при начавшемся дожде или снегопаде).
В блок-фарах адаптивного освещения применяются только биксеноновые источники света. Сами фары оснащены шаговыми двигателями с малой дискретностью, перемещающими корпус блок-фары во все стороны максимум на 15 градусов. При этом величина поворота каждой из двух блок-фар разнится. При повороте налево левая блок-фара поворачивается на полный угол, правая — на половину этого угла (например, на 15 и 7 градусов соответственно). При повороте направо на меньший угол поворачивается левая фара. Это уменьшает опасность ослепления водителей, которые едут по дороге, на которую сворачивает автомобиль. Адаптивное освещение работает в режимах и ближнего, и дальнего света.
При постоянном подруливании (рысканье) датчик ESP сообщает бортовому компьютеру, что изменения направления движения нет — фары светят прямо, система адаптивного освещения отключена. Как только водитель выкручивает руль вправо или влево на большой угол, включается система адаптивного света — блок-фары поворачиваются шаговыми двигателями, луч света меняет направление. При этом внутренняя по отношению к центру описываемой автомобилем окружности фара поворачивается на больший угол и освещает пространство, прилегающее к центральной части дуги, внешняя фара освещает внешнюю часть дуги и частично центральную часть дороги. Площадь освещенного пространства увеличивается — водитель получает полную визуальную информацию о дорожной обстановке. При возникновении прямо по курсу мощного встречного источника света, компьютер дает команду шаговым двигателям повернуть блок-фары по вертикальной оси вниз. В результате луч света несколько опускается, предотвращая эффект ослепления водителя встречной машины. Как только автомобили разминутся, фары возвращаются в исходное положение.
Такая же команда на изменение направления светового потока поступает при работе стеклоочистителей. Световой луч опускается ниже, чем в описанном выше случае — фары начинают работать, как противотуманные. Световой поток при этом распространяется на высоту не более полуметра, «под туман», чтобы свет не отражался от микрокапель водно-воздушной взвеси, из которой состоит туман. Во время дождя и снегопада эффект от «противотуманного» света существенно ниже, но все же изменение направления светового потока по вертикали существенно снижает риск ослепления водителя отраженным от капель дождя светом.
Адаптивная система изменяет направление светового потока и по горизонтали, и по вертикали. Например, на длинном спуске световой луч приподнимается, освещая противоположный подъем, а на крутом подъеме — опускается, чтобы не ослепить водителей встречных автомобилей, поднимающихся на гору с обратной стороны.
Работа компьютеризированной системы адаптивного света отличается высокой плавностью. Единственным заметным эффектом применение адаптивного света является явное улучшение освещенности дороги во всех режимах движения и при любой дорожной обстановке. Усовершенствованная система AFS и некоторые конкурирующие системы, в частности, AFL отличаются от описанной тем, что оснащаются дополнительными фарами бокового освещения. Эти небольшие фары, оснащенные достаточно мощными источниками света, включаются раздельно при резком повороте руля, освещая при повороте направо правую часть дороги, при повороте налево — левую. Как только руль принимает нейтральное положение, а траектория движения автомобиля выпрямляется, задействованная в боковом освещении фара — левая или правая — выключается.

Перспективы развития системы адаптивного света

Специалистами компании Volkswagen AG разрабатывается система адаптивного освещения следующего поколения. Ее особенность заключается в том, что адаптивным станет любой режим освещения. Всего таких режимов предусмотрено четыре. Первый — освещение для автомагистралей, самое мощное, при котором задействованы все источники света блок-фар. Второй режим — освещение для загородных шоссе, при котором включается свет, соответствующий нынешнему ближнему. Третий — освещение для движения в городских условиях, ближний свет меньшей силы, но с расширенным световым пятном. И наконец, четвертый режим — освещение в условиях плохой погоды, соответствует освещению дороги противотуманными фарами. Новая система адаптивного света предусматривает больше степеней свободы поворота фар, более точное управление и дополнительные комбинации включения световых приборов в зависимости от дорожной обстановки.

Функция AFS, разумеется, опция полезная. В особенности, если дороги преимущественно извилистые.
В особенности, если функция эта работает. Тут-то и закралась неувязка…

Это третья и последняя статья по ремонту различных систем на примере А6 С6, но которая имеет полное отношение к любой модели AUDI (и не только), так как система AFS везде идентичная. Более того, всех больше этой проблемой страдают владельцы Туарегов — у них это конструктивная неисправность.

Это первый в своем роде отчет по успешному ремонту AFS оптики своими руками в интернете. Надеюсь, информация окажется кому-то полезной.

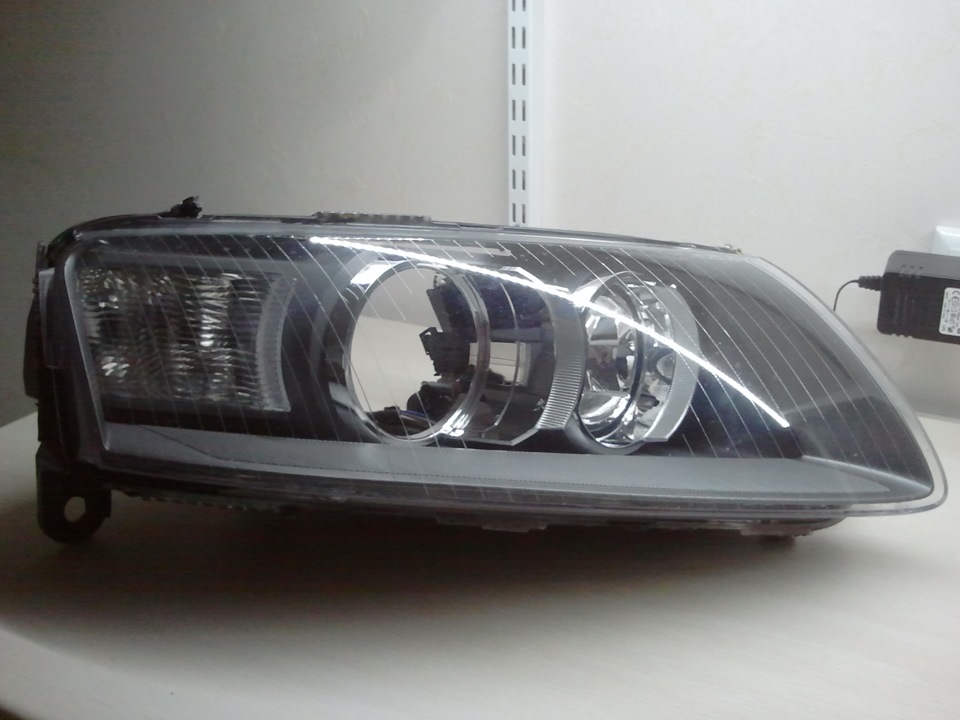

Общий вид фары тоже у всех примерно одинаковый — в одной из секций обязательно находится линза, которая и отвечает за адаптивное освещение в поворотах.

Итак, машина была куплена с заведомо известной неисправностью — не работающей AFS головной оптикой. Фары горели исправно, но не отзывались на поворот руля в движении. Соответственно, главные линзы не поворачивались, а светили строго прямо еще с месяц после покупки.

Осложнилась ситуация тем, что в дальней поездке далеко от дома система-таки ожила и вновь замерла через несколько поворотов, только уже в несколько другом положении…

И в таком виде пришлось проехать более 1000км, одной из фар освещая правую обочину. Ладно, хотя бы фары ксеноновые и свету хватало и от одной. Но это не означало, что про неисправность можно было забыть. Скорее наоборот, нужно было в кротчайшие сроки разобраться с проблемой до прихода зимы.

Ошибка при этой неисправности вылезает примерно следующая:

02628 — Sensor for Swivel Module Position; Right
008 — Implausible Signal — MIL ON

Swivel Module — это и есть с большой вероятностью причина неисправности.

Но для начала стоит проверить работу блока управления AFS, который находится на нижней стороне фары. Замечу, что вся влага и грязь в конечном итоге стремятся вниз, протекая по корпусу этого самого блока.
Проверить работу можно поменяв местами блоки на фарах, они не адаптированы под определенную фару. Не лишним будет и проверить чистоту разъемов и внутренностей блока:

Если все чисто и при замене блоков неисправная фара осталась на своем месте, нужно браться за нее.

Скажу сразу, стекло (прозрачный пластик) и основной корпус склеены намертво хорошим клеем, с трудом отходящим только при температуре 100-120 градусов. Поэтому для ремонта нужно будет запастись:

— минимум 1 свободным днем, т.к. разборка-сборка уже займет не меньше 8 часов
— различными распорками (отвертками, стамесками) в количестве чем больше, тем лучше
— пустой духовкой, желательно XXL размеров (60см плиты)
— огромным количеством терпения

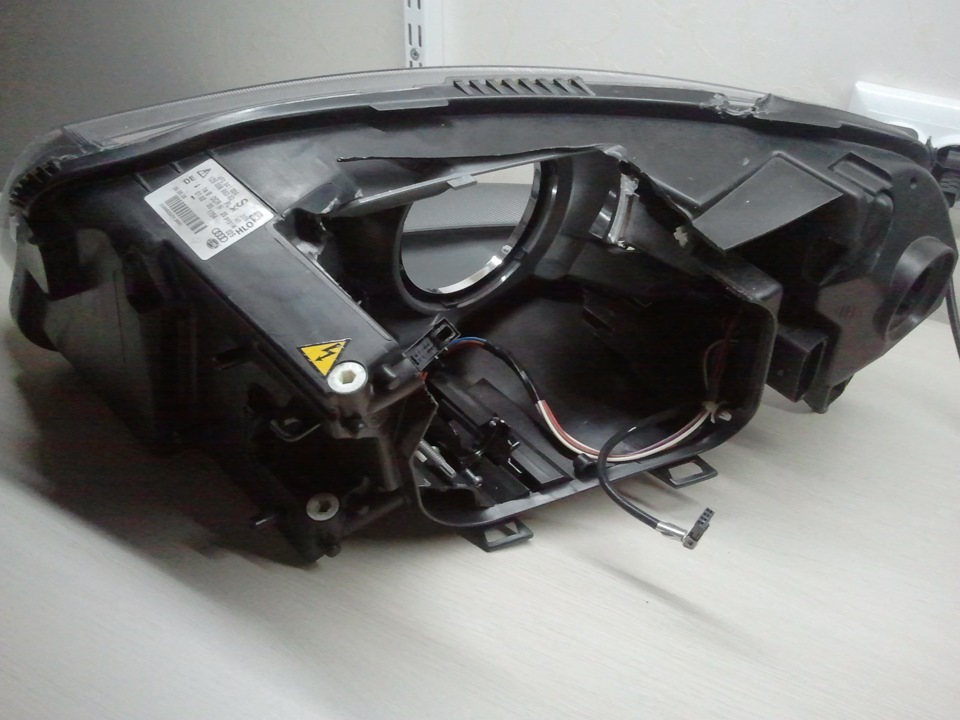

Первым делом засовываем фару в духовку, прогретую до 110-120гр на 20-30 минут. После одеваем перчатки и принимаемся за дело. Склеенные половинки разделяются крайней тяжело, и на эту работу у меня ушло порядка 5 (!) часов. При этом время от времени приходилось вновь прогревать фару, так как через те же 20 минут клей снова дубел. Строительный фен будет не лишним, но аккуратнее со стеклом.

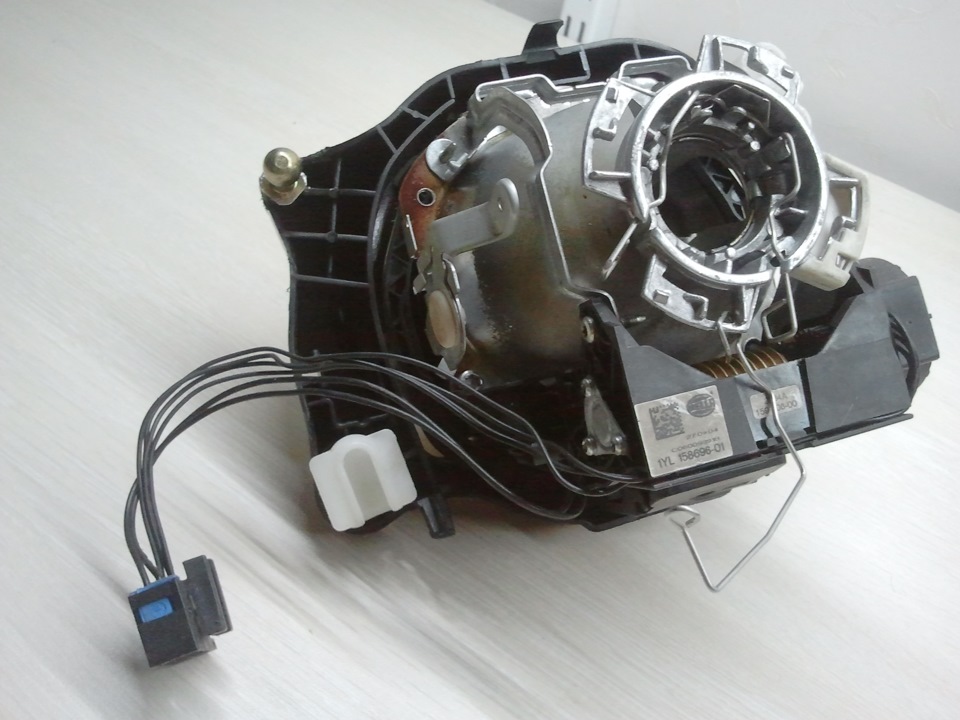

Как результат долгих пыток, достаем линзу вкупе с системой AFS.

Снизу-сзади линзы находится червячный привод, который и поворачивает фару на нужный угол.
Этот червяк реверсивный, т.е. его в экстренном случае можно вручную прокрутить, не разбирая фару, чтобы установить среднюю точку на время поездки. Для этого достаточно снять заднюю крышку фары.

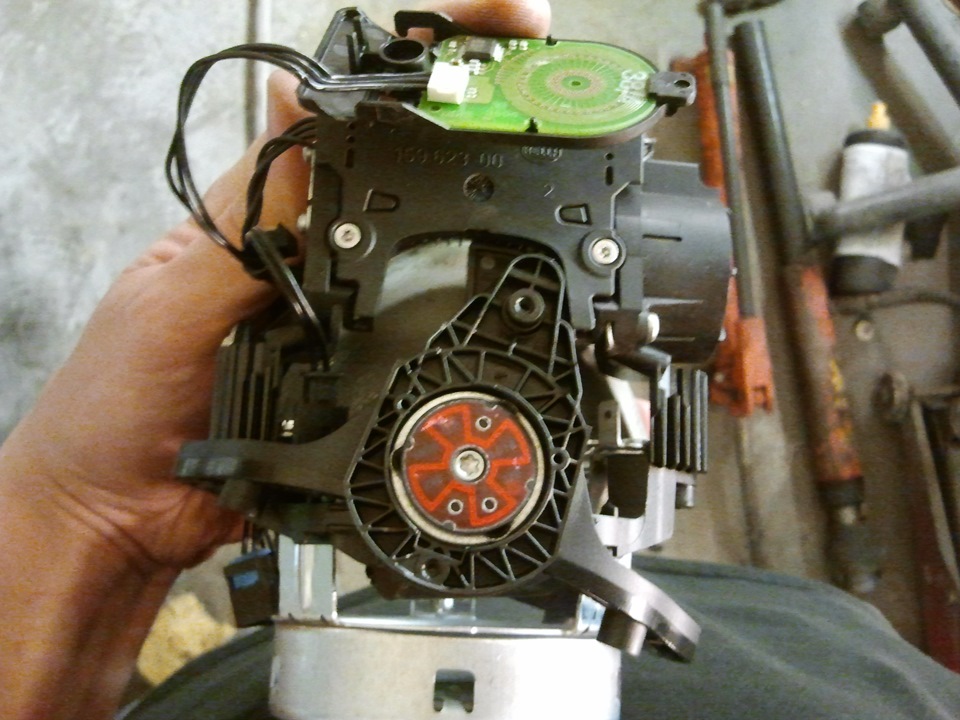

На самой нижней же части модуля находится бесконтактный датчик положения (угла поворота). Он-то и дает обратную связь на модуль управления, повернулась ли фара на нужный угол или нет.

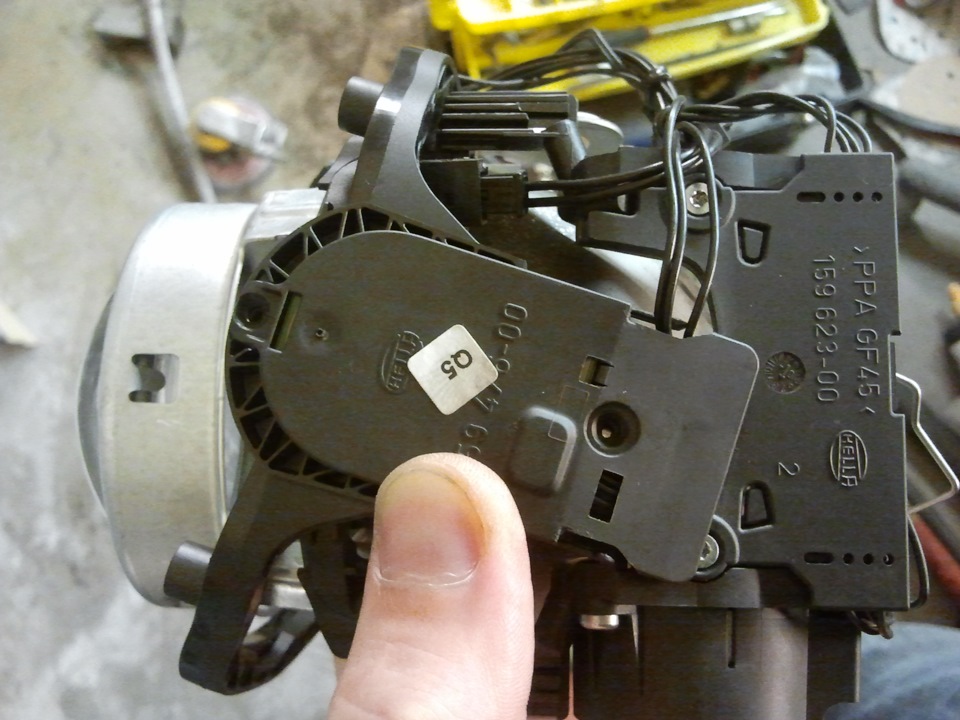

Сняв крышку, видим своеобразный датчик холла и ответную поворотную часть. Детали не соприкасаются и зазор межу ними около 1мм.

Это-то и сыграло роковую роль. Фара не полностью герметична, особенно у Туарегов, и есть вероятность, что рано или поздно какая-нибудь песчинка да попадет в этот зазор. Так и произошло в моем случае.

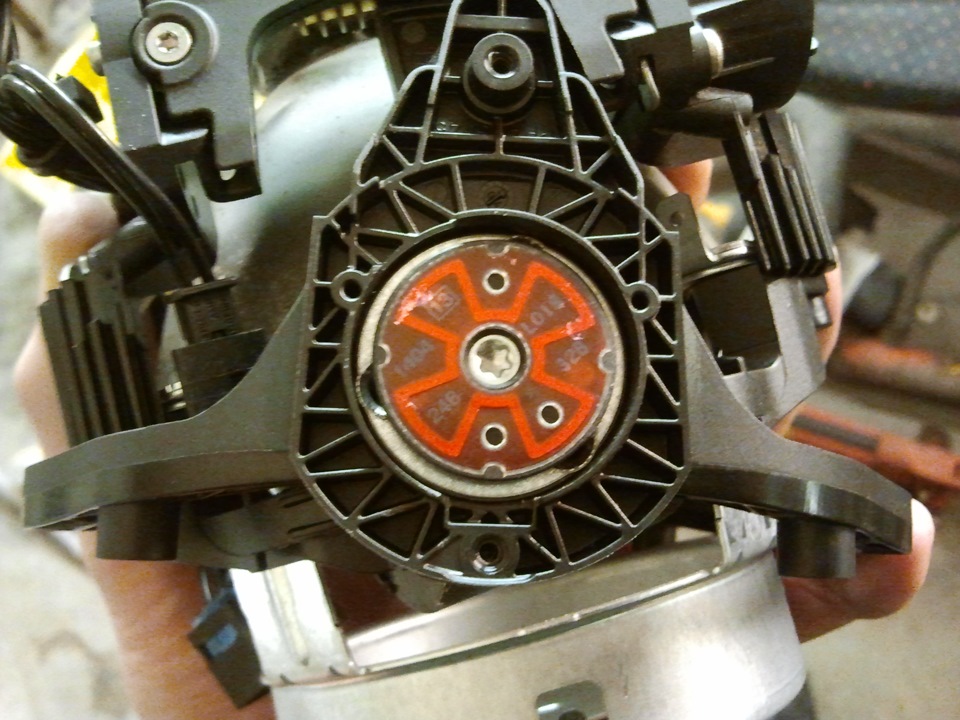

На фото видны повреждения на поворотном механизме, которые и сбивали с толку модуль управления. Он попросту "не видел", в каком положении находилась фара в определенный момент времени и старался выбрать аварийное среднее положение оптики. Не всегда у него это получалось, но немцы и тут перестраховались. И, как оказалось, не зря. А может быть, и не было это вовсе перестраховкой, а зазорчики были вполне запланированными…

Так или иначе, повреждения коснулись и второй, стационарной части.

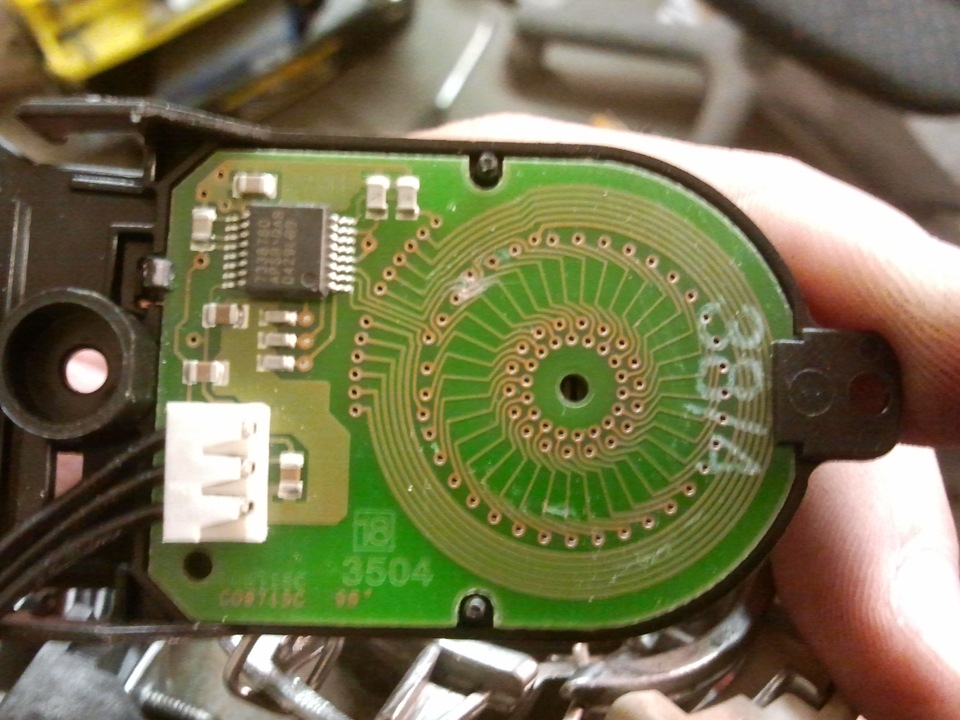

На платке не много деталей, но загвоздкой стали поврежденные витки, восстановление которых было практически невозможным.

Отсюда было выдумано закономерное решение — найти битую фару и вырвать из нее тот самый модуль, вставив в последствии в бракованную фару.
Почему вырвать? Потому что каждому терпению есть своя мера, и в моем случае оно также оказалось не резиновым. В итоге — были заказаны подбитые фары с ebay и модуль этот был попросту выпилен ножовкой по металлу в считанные минуты.

Подход кардинальный, тут не поспоришь. Но тратить еще добрую половину светового дня летом мне показалось бессмысленным.
В итоге — модуль был успешно восстановлен, фара герметично склеена и поставлена на место.

Тем же вечером я ощутил прелесть вождения по извилистой дороге с использованием AFS головного света. Не скажу, что разница с обычными фарами огромная, но повороты действительно подсвечиваются куда лучше при повороте руля. Со временем к функции привыкаешь и принимаешь это как должное.

Новая машина (Q7) также оснащена этой функцией, но главным критерием в выборе авто эта опция не стояла.

Остаток же донорской фары был продан обратно на ebay за те же деньги.

К чему вся эта история с мучительными переборками фар (а в случае с А6 еще и со снятием всего бампера)? К тому, что помимо временных затрат и тюбика клея, ремонт этой проблемы обошелся все в те же 0 евро. В то время как новая пара адаптивных фар (а по одной менять не будешь) в лучшем случае стоит около €900, использованные можно попытаться найти за

Все это в очередной раз доказывает, что порой стоит задуматься о самостоятельном ремонте, если есть на то желание и возможности.

Еще раз с праздниками, друзья! 🙂 Всем счастливого Нового года!

С момента появления первых автомобилей возникла потребность в хорошей видимости во время поездки. Так, изначально автомобилисты пользовались подручными средствами – керосиновыми лампами. Даже в нынешнее время система освещения далека от идеала, поэтому именитые фирмы занимаются поиском оптимальных решений. К примеру, именно так возникла система адаптивного освещения.

Освещение дороги непосредственно влияет на безопасность, ведь риск попасть в аварию существенно возрастает. Здесь существует сразу несколько нюансов:

  • необходимо освещение обочины для того, чтоб своевременно обнаружить приближающихся животных и пешеходов;
  • значительное расстояние впереди авто нужно освещать должным образом;
  • интенсивность света не должна слепить водителей, которые едут навстречу;
  • в условиях дороги за городом в пределах города яркость освещения должна отличаться.

Классическая система представлена дальним и ближним светом. Указанный механизм предусматривает перестройку с одного на другой, однако светят фары лишь в одном направлении. Так, дальней иллюминацией пользуются в условиях езды за городом для того, чтоб осветить значительный участок впереди себя. На ближний свет переключаются во время езды по городу.

Что такое адаптивные фары и адаптивное освещение?

За рамки классической системы освщения вышла система адаптивного освещения, поскольку она предлагает совершенно новый подход – подстройку под различные условия. Здесь присутствует большое поле для деятельности – производители постоянно дополняют технологию, совершенствуют ее.

Если постараться ответить на вопрос «что такое адаптивные фары», то это особый элемент освещения, автоматически подстраивающийся под условия езды – на поворотах и при изменении скорости. При повороте в определенную сторону световой луч следует за направлением руля. Система представлена тремя основными составляющими.

  1. Особыми устройствами (обрабатывают данные, которые впоследствии распознают положение, в котором движется авто). Здесь каждый показатель отвечает за отдельные параметры:
    • угол – за направление перемещения;
    • освещение – за яркость;
    • видеокамера – за объекты (прохожие, столбы, животные);
    • колесо – за скорость;
    • продольное ускорение – за профиль дорожной части.
    • Блоком контроля и управления.
    • Механизмами, привносящими изменения.

    Изначально системы адаптивного освещения дороги улучшали видимость на поворотах (разработчиком стал немецкий автомобильный концерн Volkswagen). Установка видеокамеры также позволила регулировать световой луч. Дальний свет усовершенствовали до того уровня, когда он не слепит встречный транспорт и можно постоянно держать его включённым.

    Среди именитых компаний, которые занимаются разработкой адаптивного освещения, можно назвать All Automotive Lightning, Hella, Valeo.

    Как работает система адаптивного освещения?

    Какая бы компания не разработала технологию, фары адаптивного освещения зачастую наделены следующими базовыми функциями:

    1. Городской свет. Подключается, когда скорость автомобиля не превышает 55 км/час. Характеристики режима:
      • емкое распространение иллюминации;
      • светотеневая черта, имеющая горизонтальное положение;
      • малая дальность;
      • подключение дополнительных ламп (обнаруживают объекты во время совершения поворотов).
      • Свет проселочной дороги. Ре комендуется задействовать во время осуществления путешествия за городом, когда скорость авто достигает 55-100 км/час. Это привычный простому обывателю ближний свет. Основное отличие – определенное смещение в правую часть, которая освещается несколько лучше, нежели левая.
      • Освещение на автомагистрали. Начинает функционировать тогда, когда скорость транспорта превышает 100 км/час. В таких условиях крайне важно осторожно двигаться по прямой, но при этом не забывать о возможной опасности на поворотах. Ближний свет, обладающий повышенной дальностью, обеспечивает дополнительную безопасность.
      • Дальний свет. Ничем не отличается от привычного дальнего освещения, но при этом не нужно переключаться на ближний. Здесь имеется два способа управления световыми лучами: вертикальной или адаптивной светотеневой гранью.
      • Адаптивное освещение поворотов. Наиболее популярная функция, модуль фары сменяет свой угол поворота на 15 градусов в зависимости от того, насколько изменилась скорость автомобиля и от того, куда повернулось рулевое колесо.
      • Иллюминация в неблагоприятную погоду. Если на улице снег, густой туман или дождь, то рекомендуется подключить особый режим, который отличается наиболее емким рассеиванием света. За снижение количества бликов, возникающих в условиях повышенной влажности, отвечает пониженная дальность иллюминации.

      Варианты головного адаптивного освещения

      Система AFS

      Широкое распространение получила система адаптивного освещения дороги с аббревиатурой AFS (Adapting Front Lightning System). Такое общепринятое название имеют технологии от различных компаний.

      Система AFS была специально разработана для автомобилей немецкого автопроизводителя Volkswagen. Принцип работы заключается в том, что фары адаптивно изменяют меняют свое положение. Так, специальный компьютер своевременно реагирует на изменение поворота руля, и соответственно подает сигналы для того, чтоб подстроились и фары. При этом каждая фара поворачивается под определенным углом, внешняя фара поворачивается на меньший угол, а внутренняя — на больший. Необходимое изменение положения фар измеряется с помощью данных, полученных с помощью датчиков:

      • положения руля;
      • курсовой устойчивости;
      • скорости автомобиля.

      К примеру, сигнал с датчика курсовой устойчивости свидетельствует о том, что водитель совершает маневр, именно поэтому система адаптивного освещения дороги AFS отключается. Следовательно, фары не повернутся, а будут направлены строго вперед. При любом типе иллюминации, адаптивная система освещения AFS может работать лишь в паре с биксеноновыми фарами.

      Система AFL

      На данный момент существует еще одна разновидность системы адаптивного освещения дороги – AFL (Adaptive Forward Lighting), которую можно встретить на автомобилях Opel. Она несколько отличается от системы, представленной выше, поскольку является комбинированным вариантом. Адаптивное освещение обеспечивается не только изменением положения фар при повороте руля, но и дополнительными лампами. Если авто движется на высокой скорости, то принцип работы такой же – главные элементы иллюминации поворачиваются в зависимости от положения руля. Но если скорость снижается хотя бы до 70 км/час, то AFL включает вспомогательные лампы, задачи которых – обеспечить еще более широкий угол освещения. Это особенно удобно при осуществлении поворотов в узких местах или на перекрестках, ведь тогда участки дороги полностью освещаются. Среди прочих плюсов можно выделить:

      • связь со скоростью – система не совершает автозапуск, при маневрировании или перестраивании на автостраде;
      • биксеновые фары светят с одинаковой интенсивностью на двух типах классической иллюминации, при этом переключение производится автоматически.

      В заключение.

      Данные системы являются свидетельством того, что производители беспокоятся о безопасности своих потребителей на дороге, поэтому создают различные вариации адаптивного освещения для того, что бы улучшить водителю видимость, особенно в темное время суток.
