У кого стоит на машине сигнализация Starline b9 то можно сделать автоматическое открывание и закрывание замков дверей
я себе сделал включаешь зажигание и через 10 сек замки дверей автоматически закрываются. а когда доехал до нужного места выключаешь зажигание замки сразу открываются.
Порядок программирования следующий:
1. При выключенном зажигании нажмите сервисную кнопку 5 раз.
2. Включите зажигание. Последуют 5 сигналов сирены, индицирующих вход в
режим программирования.
3. Нажимайте сервисную кнопку для продвижения по функциям от 1 до 15.
Каждое нажатие сервисной кнопки выбирает очередную по номеру функцию.
Номер выбранной функции отображается вспышками светодиода и сигналами
сирены. вам нужна функция №2 как только вы выбрали функцию №2 сразу же нажимаете на брелке Одинарное нажатие кнопки 2
у меня в машине сервисная кнопка находится где водительская дверь рисунок №2
Программирование охранных и сервисных функций автосигнализации
Некоторые охранные и сервисные функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку. Перечень функций приведен в таблице.
Порядок программирования следующий:
- При выключенном зажигании нажмите сервисную кнопку 5 раз.
- Включите зажигание. Последуют 5 сигналов сирены, индицирующих вход в режим программирования.
Программирование Starline A61 можно осуществить на этапе установки сигнализации в компании Автостудио.
Сброс автосигнализации на заводские установки
Существует возможность сброса всех программируемых функций на заводские предустановки, отмеченные в таблице серым цветом. Для этого необходимо:
- При выключенном зажигании нажать сервисную кнопку VALET 9 раз.
- Включить зажигание. Прозвучат 9 сигналов сирены, индицирующих вход в режим сброса на заводские установки.
Таблица программируемых функций Star Line A61
управления замками дверей
управление замками дверей
задержка активизации
датчиков при включении
охраны
включение режима охраны
перевключение режима охраны
работы выхода на сирену
открытых дверей
блокировки при включении
режима антиограбления
выключения сигнализации
блокировку двигателя
турботаймера
датчика
дополнительного канала №4
(синий провод)
дополнительного канала №1
(желто-черный провод)
дополнительного канала №2
(желто-красный провод)
дополнительного канала №3
(желто-белый провод)
Серым цветом в таблице указаны заводские предустановки сигнализации Star Line A61 Dialog
Описание программируемых функций
функция №1 — длительность импульсов управления замками дверей
вариант 1 — 1 импульс 0,7 сек на запирание / отпирание обычных активаторов;
вариант 2 — 1 импульс 3,5 сек на запирание / отпирание пневмозамков дверей;
вариант 3 — 1 импульс 0,7сек на запирание / 2 импульса 0,7сек на отпирание обычных активаторов;
вариант 4 — 1 импульс 30 сек для запирания и реализации функции «комфорт» / 1 импульс 0,7 сек на отпирание замков дверей.
функция №2 — автоматическое управление замками дверей при включении и выключении зажигания
вариант 1 — запирание при выключении тормоза или при нажатии на педаль тормоза (в зависимости от подключения) при условии включенного зажигания/ отпирание при выключении зажигания;
вариант 2 — запирание через 10сек после включения зажигания (открывание двери отменяет запирание замков) / отпирание при выключении зажигания;
вариант 3 — отпирание при выключении зажигания / запирание отключено;
вариант 4 — автоматическое управление замками отключено.
функция №3 — задержка активации датчиков при включении охраны автосигнализации Старлайн A61 Dialog
Задержка активации датчиков может быть необходима для обхода зоны дверей на время плавного погасания салонного света автомобиля или для успокоения датчиков удара или объема. В противном случае, при включении режима охрана могут последовать ложные предупредительные сигналы.
вариант 1 — до 60 сек;
вариант 2 — без задержки;
вариант 3 — 30 сек;
вариант 4 — 45 сек.
функция №4 — автоматическое включение режима охраны
вариант 1 — включение с запиранием замков дверей;
вариант 2 — без запирания замков дверей
функция №5 — автоматическое перевключение режима охраны
вариант 1 — перевключение с запиранием замков дверей;
вариант 2 — перевключение без запирания замков дверей;
вариант 3 или 4 — режим перевключения охраны выключен.
функция №6 — алгоритм и длительность работы выхода на сирену
вариант 1 — выход для подключения сирены. Длительность звуковых сигналов подтверждения включения / выключения режима охраны — 100мс;
вариант 2 — выход для подключения сирены. Длительность звуковых сигналов подтверждения включения / выключения режима охраны — 50мс;
вариант 3 — выход для подключения к клаксону, в режиме тревоги синалы тревоги прерывистые. Длительность звуковых сигналов подтверждения включения / выключения режима охраны — 50мс;
вариант 4 — выход для подключения к клаксону, в режиме тревоги синалы тревоги прерывистые. Длительность звуковых сигналов подтверждения включения / выключения режима охраны — 20мс
функция №7 — световая индикация открытых дверей
вариант 1 — световая индикация открытых дверей в течение 10 сек;
вариант 2 — световая индикация открытых дверей в течение 20 сек;
вариант 3 — световая индикация открытых дверей в течение 30 сек;
вариант 4 — световая индикация открытых дверей отключена.
функция №8 — алгоритм работы выходов блокировки при включении режима антиограбления
вариант 1 — блокировка двигателя активизируется после нажатия педали тормоза;
вариант 2 — блокировка двигателя активизируется с появлением сигналов тревоги;
вариант 3 и 4 — функция антиограбления отключена.
функция 9 — алгоритм экстренного выключения сигнализации
вариант 1 — без набора персонального кода;
вариант 2 — с набором 1 -значного персонального кода;
вариант 3 — с набором 2 -значного персонального кода;
вариант 4 — с набором 3 -значного персонального кода.
Алгоритм установки конкретного значения пин-кода приведен далее. При выборе вариантов 2-4 на дисплее брелка должна появиться иконка ПИН КОД
функция №10 — активация выходов на блокировку двигателя (черно- красный провод и встроенное реле блокировки)
вариант 1 — при включенном режиме охраны, соответствует НЗ типу контактов реле;
вариант 2 — при включенном режиме охраны, соответствует НР типу контактов реле;
вариант 3 — при включенном режиме охраны, соответствует НЗ типу контактов реле + реле DRR;
вариант 4 — при включенном режиме охраны, соответствует НР типу контактов реле + реле DRR.
функция №11 — длительность режима турботаймера
Функция турботаймера реализуется через дополнительный канал №3, к которому подключается реле поддержки зажигания. Для работы турботаймера необходимо дополнительный канал №3 запрограммировать на работу по варианту поддержки зажигания (функция №16 — вариант 4)
вариант 1 — 1 мин;
вариант 2 — 2 мин;
вариант 3 — 3 мин;
вариант 4 — 4 мин;
функция №12 — тип дополнительного датчика
вариант 1 — к 4-х контактному разъему для дополнительного датчика подключается один 2-х уровневый (например, микроволновый датчик). В зависимости от сработавшего уровня будут подаваться или предупредительные сигналы или полный цикл тревоги соответственно.
вариант 2 — к 4-х контактному разъему для дополнительного датчика подключается два 1-уровневых (например, совмещенный датчик давления в салоне и датчик наклона автомобиля). При срабатывании любого из дополнительных датчиков следует полный цикл тревоги. Срабатывание 1- уровневых датчиков индицируется специальными иконками ДОП ДАТ для датчика наклона или
для датчика давления.
функция №13 — алгоритм работы доп. канала №4 (синий провод)
Варианты 1 и 2 — канал активируется автоматически на время от 1сек до 60 сек при выключении режима охраны и при каждом выключении зажигания. Заводская установка — 20сек.
Программирование длительности: выбрать функцию 13. Длительность работы канала определяется интервалом между нажатиями кнопки 1 брелка в процессе программирования функции. Нажмите кнопку 1 — включится отсчет времени, второе нажатие кнопки 1 останавливает отсчет времени. Если выбран вариант 2, для программирования нажмите кнопку 2 — включится отсчет времени, второе нажатие кнопки 2 останавливает отсчет времени.
Варианты 3 и 4 — канал активируется автоматически на время от 1сек до 60 сек только при включении режима охраны.
Программирование длительности: выбрать функцию 13. Длительность работы канала определяется интервалом между нажатиями кнопки 3 брелка в процессе программирования функции. Нажмите кнопку 3 — включится отсчет времени, второе нажатие кнопки 3 останавливает отсчет времени. Если выбран вариант 4, то отсчет времени запускает последовательное нажатие кнопки 1 (сначала длительное нажатие, а затем короткое). Останвливается отсчет времени таким же последовательным нажатием кнопки 1.
Рекомендуем программировать систему при установке автосигнализации.
функция №14 — алгоритм работы доп. канала №1 (желто-черный провод)
вариант 1 — продолжительность работы канала 0,7 сек. Используется для отпирания замка багажника независимо от состояния режима охраны
вариант 2 — канал активируется на время от 1сек до 60 сек при управлении брелком. На время работы канала в режиме охраны датчик удара и дополнительные датчики отключаются.
Программирование длительности: выбрать функцию 14. Длительность работы канала определяется интервалом между нажатиями кнопки 2 брелка в процессе программирования функции. Нажмите кнопку 2 — включится отсчет времени, второе нажатие кнопки 2 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 3 — канал активируется на время от 1сек до 60 сек при управлении брелком. На время работы канала в режиме охраны датчик удара не отключается.
Программирование длительности: выбрать функцию 14. Длительность работы канала определяется интервалом между нажатиями кнопки 3 брелка в процессе программирования функции. Нажмите кнопку 3 — включится отсчет времени, второе нажатие кнопки 3 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 4 — работа канала в режиме «защелка», когда включение / выключение канала осуществляется дистанционно с брелка. На время работы канала в режиме охраны датчик удара и дополнительные датчики не отключаются.
функция №15 — алгоритм работы доп. канала №2 (желто-красный провод)
вариант 1 — продолжительность работы канала 0,7 сек. Используется для 2-шагового отпирания замков дверей при выключении режима охраны.
вариант 2 — канал активируется на время от 1сек до 60 сек при управлении брелком. На время работы канала в режиме охраны датчик удара отключается.
Программирование длительности: выбрать функцию 15. Длительность работы канала определяется интервалом между нажатиями кнопки 2 брелка в процессе программирования функции. Нажмите кнопку 2 — включится отсчет времени, второе нажатие кнопки 2 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 3 — канал активируется на время от 1сек до 60 сек при управлении брелком. На время работы канала в режиме охраны датчик удара не отключается.
Программирование длительности: выбрать функцию 15. Длительность работы канала определяется интервалом между нажатиями кнопки 3 брелка в процессе программирования функции. Нажмите кнопку 3 — включится отсчет времени, второе нажатие кнопки 3 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 4 — работа канала в режиме «защелка», когда включение / выключение канала осуществляется дистанционно с брелка. На время работы канала в режиме охраны датчик удара и дополнительные датчики не отключаются.
функция №16 — алгоритм работы доп. канала №3 (желто-белый провод)
вариант 1 — продолжительность работы канала 0,7 сек. Используется для 2-шагового отпирания замков дверей при выключении режима охраны.
вариант 2 — канал активируется на время от 1сек до 60 сек при управлении брелком. На время работы канала в режиме охраны датчик удара отключается.
Программирование длительности: выбрать функцию 16. Длительность работы канала определяется интервалом между нажатиями кнопки 2 брелка в процессе программирования функции. Нажмите кнопку 2 — включится отсчет времени, второе нажатие кнопки 2 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 3 — канал актизируется на время от 1сек до 60 секпри управлении брелком. На время работы канала в режиме охраны датчик удара не отключается.
Программирование длительности: выбрать функцию 16. Длительность работы канала определяется интервалом между нажатиями кнопки 3 брелка в процессе программирования функции. Нажмите кнопку 3 — включится отсчет времени, второе нажатие кнопки 3 останавливает отсчет времени. Максимальное время работы канала 60 секунд.
вариант 4 — работа канала в режиме поддержки +12В на контакте IGN1 (15/1) замка зажигания при активации режима охраны с работающим двигателем. Поддержка зажигания происходит автоматически при работающем двигателе (или включенном зажигании) при затягивании ручного тормоза. Время нахождения в режиме поддержки зажигания не ограничено. Поддержка будет выключена при выключении зажигания или при отпускании ручного тормоза.
Вариант 3, Вариант 4
StarLine A62 Dialog CAN
управление замками дверей
В качестве дополнительных функций комфорта и
безопасности, возможен выбор четырех вариантов
автоматического управления замками дверей при включении
(выключении) зажигания. Варианты управления определяются
программируемой функцией 2 (стр. 64).
— замки закрываются при отключении
(при включенном зажигании)
— открываются при выключении зажигания
— замки закрываются через 10 секунд после
— открываются при выключении зажигания
— замки закрываются через 10 секунд после
— автоматическое управление замками
Дистанционное управление замками дверей
инструкция по эксплуатации
При включенном зажигании
нажмите на брелке кнопку 1
При включенном зажигании установите
курсор на иконку
и коротко нажмите кнопку 3
• 1 звуковой сигнал
дверей и включенного
При включенном зажигании
нажмите на брелке кнопку 1
При включенном зажигании установите
курсор на иконку
и коротко нажмите кнопку 2
• 1 звуковой сигнал
дверей и включенного
Вариант 1
StarLine A62 Dialog CAN

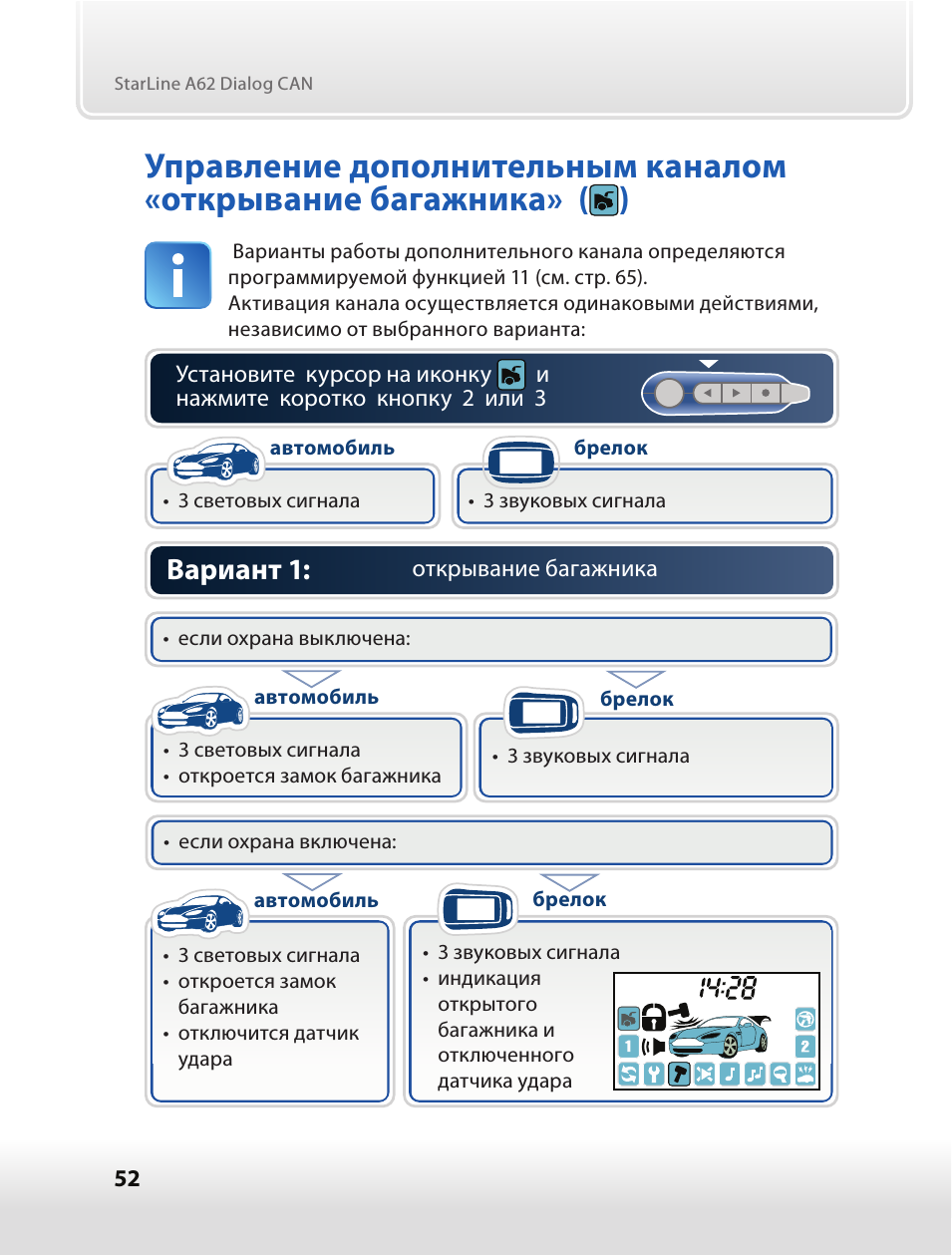

Управление дополнительным каналом
Варианты работы дополнительного канала определяются
программируемой функцией 11 (см. стр. 65).
Активация канала осуществляется одинаковыми действиями,
независимо от выбранного варианта:
• 3 световых сигнала
• 3 звуковых сигнала
Установите курсор на иконку
нажмите коротко кнопку 2 или 3
• если охрана выключена:
• 3 световых сигнала
• откроется замок багажника
• 3 звуковых сигнала
• если охрана включена:
• 3 световых сигнала
• 3 звуковых сигнала
Вариант 2, Вариант 3, Вариант 4
инструкция по эксплуатации
После погрузки (выгрузки) вещей закройте багажник
и датчиков удара
• 1 звуковой сигнал
отключенного датчика удара
• если режим охраны включен
Если при активации канала багажник не откроется, то
индикации открытого багажника и отключенного датчика на
дисплее брелка не последует.
Через 20 секунд зона багажника будет снова взята на охрану.
длительность сигнала от 1 до 120 сек
длительность сигнала от 1 до 120 сек
Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 — датчик удара НЕ отключается.
В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку
кнопка 3 — включение канала, кнопка 2 — выключение канала.
Вид дополнительного оборудования, подключаемого к
данному каналу уточняется при установке сигнализации.
Управление дополнительным каналом №1, Вариант 1
StarLine A62 Dialog CAN
дополнительным каналом №1
Варианты работы дополнительного канала №1
определяются программируемой функцией 12 (см. стр. 65).
двухшаговое отпирание замков дверей
• 2 сигнала сирены
• 2 световых сигнала
• будет открыт замок только
• 2 звуковых сигнала
Выключите режим охраны
одним из способов (см. стр. 32)
• 2 световых сигнала
• откроются замки остальных дверей
• 2 звуковых сигнала
Для открывания замков остальных дверей
установите курсор на иконку
и нажмите коротко кнопку 2
Для двухшагового отпирания активатор двери водителя и
активаторы остальных дверей должны быть подключены в
соответствии со схемой двухшагового отпирания
(см. инструкцию по установке).
Вариант 2, Вариант 3, Вариант 4
инструкция по эксплуатации
длительность сигнала от 1 до 120 сек
длительность сигнала от 1 до 120 сек
Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 — датчик удара НЕ отключается.
• 3 световых сигнала
• 3 звуковых сигнала
Для активации канала в случае вариантов
2 или 3 установите курсор на иконку
и коротко нажмите кнопку 2 или 3
В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку
кнопка 3 — включение канала, кнопка 2 — выключение канала.
Вид дополнительного оборудования, подключаемого
к каналу №1 уточняется при установке сигнализации.
Управление дополнительным каналом №2, Вариант 1, Вариант 2
Вариант 3, Вариант 4
StarLine A62 Dialog CAN
дополнительным каналом №2
Варианты работы дополнительного канала №2
определяются программируемой функцией 13 (см. стр. 65).
Активация канала осуществляется одинаковыми действиями,
независимо от выбранного варианта:
• 3 световых сигнала
• 3 звуковых сигнала
Установите курсор на иконку
коротко нажмите кнопку 2 (или 3)
длительность сигнала фиксирована: 0.8 сек
длительность сигнала от 1 до 120 сек
длительность сигнала от 1 до 120 сек
Для вариантов 2 или 3 канал может быть запрограммирован
на любую фиксированную продолжительность работы от
1 до 120 сек. Если выбран вариант 2, то на время работы
дополнительного канала датчик удара отключается.
Если выбран вариант 3 — датчик удара НЕ отключается.
В режиме «защелка» управление каналом осуществляется
следующим образом: установите курсор на иконку
кнопка 3 — включение канала, кнопка 2 — выключение канала.
Вид дополнительного оборудования, подключаемого к каналу
№2 уточняется при установке сигнализации.
Вызов из автомобиля, Световая индикация открытых дверей, Контроль заряда элемента питания брелка с жки
инструкция по эксплуатации
Вызов из автомобиля
Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку «ВЫЗОВ», расположенную на
корпусе модуля приемопередатчика.
• 20 секунд будет звучать
Чтобы прервать сигнал вызова нажмите любую кнопку брелка
Световая индикация открытых дверей
Если программируемая функция 9 включена, то вспышки
габаритов будут предупреждать Вас о том, что двери открыты.
Продолжительность световых сигналов предупреждения
может быть запрограммирована на 10, 20 или 30сек.
элемента питания брелка с ЖКИ
• при разряде элемента питания до
критического уровня появится
• необходимо заменить элемент питания
Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка
Контроль исправности концевых выключателей
StarLine A62 Dialog CAN
В сигнализации предусмотрена возможность контроля
исправности концевых выключателей дверей, капота и
багажника при выключенном режиме охраны. Открывание
дверей, капота и багажника при включенном зажигании
должно сопровождаться периодическими вспышками
светодиодного индикатора состояния. Если вспышек
индикатора не наблюдается, значит соответствующий
концевой выключатель неисправен.
Исправность концевых выключателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
индикацию на брелке:
Откройте дверь, капот, багажник,
Нажмите два раза коротко кнопку 3
• на дисплее отобразится состояние
вышеперечисленных зон охраны
Последовательно проведите проверку всех зон:
• закройте дверь, дважды коротко нажмите кнопку 3
• закройте капот, дважды коротко нажмите кнопку 3
• закройте багажник, дважды коротко нажмите кнопку 3
• выключите зажигание, дважды коротко нажмите кнопку 3
При каждой проверке состояния на дисплее брелка должны
исчезать иконки соответствующих зон охраны.
Режим сервисного обслуживания
инструкция по эксплуатации
Режим сервисного обслуживания
Для временного отключения противоугонных и охранных
функций сигнализации, например, при передаче автомобиля
на станцию технического обслуживания рекомендуется
включить режим сервисного обслуживания
• 1 световой сигнал
• прозвучит мелодичный сигнал
Для включения режима
установите курсор на иконку
и нажмите коротко кнопку 3
В режиме сервисного обслуживания продолжают работать
функции дистанционного управления замками дверей и
управления дополнительными каналами. Запись брелков,
программирование и изменение персонального кода
запрещены. Режим сервисного обслуживания НЕЛЬЗЯ
активировать при включенной охране.
• 2 световых сигнала
• прозвучит мелодичный сигнал
Для выключения режима
установите курсор на иконку
и нажмите коротко кнопку 2
Выделить → Я нашла инструкцию для своей автосигнализации здесь! #manualza
Пытливому уму, чтобы начать читать «Инструкцию по эксплуатации» устройства, надо его сначала поломать.
