Современные автомобили обильно наполнены всевозможной электроникой. Потому проведение компьютерной диагностики стало вполне обыденным явлением при ремонте автомобиля.

Не исключением являются автомобили ВАЗ 2110 с инжекторными моторами, провести проверку которых с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.

Колодка проверки

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство

Особенности

Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета

Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером

При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК

Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные. Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

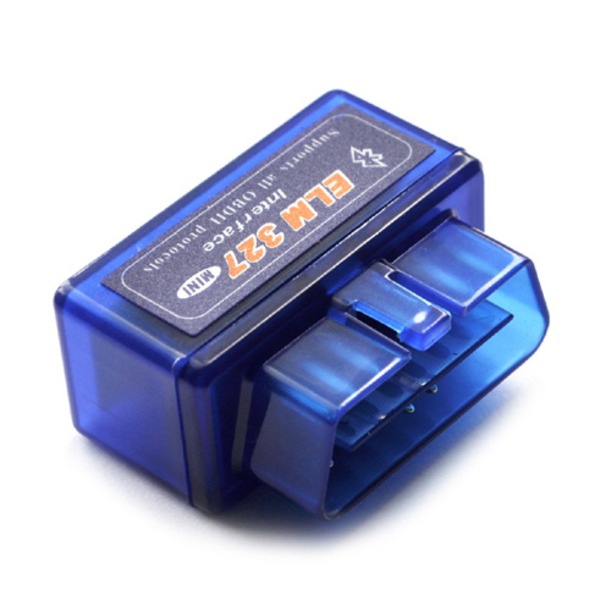

ELM327

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Особенности диагностики автомобилей ВАЗ и LADA автосканерами

Большинство современных российских автомобилей семейства VAZ и LADA оснащаются электронным блоком управления, а так же бортовым компьютером. Благодаря такой электронике все актуальнее становится применение оборудования для диагностики.

Наличие всевозможных датчиков на важных узлах (двигатель, электрика, КПП) позволяют контролировать параметры, а так же точно определять вид неисправности. Вся информация, считываемая такими датчиками, поступает на ЭБУ, затем данные с помощью стандартизованных протоколов преобразуются в числовые, и через разъем OBD2 передаются на диагностическое оборудование. Далее уже при помощи программного обеспечения на внешнем дисплее выводятся параметры и значения датчиков.

OBD2 Адаптер для диагностики считывает и удаляет ошибки, а так же в зависимости от возможностей и стоимости такой автомобильный сканер способен решить и другие задачи, вплоть до чип-тюнинга.

В данной статье рассмотрим и выберем подходящие сканеры для диагностики автомобилей ваз, а так же программы к ним. Кроме этого ознакомимся с теорией и приведем рекомендации для выполнения самостоятельной автодиагностики.

Регулярность автодиагностики

Совет от специалистов:

Рекомендуется периодически, но не реже 1 раза в квартал проводить компьютерную диагностику своего автомобиля.

Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

• 2104 — 2107 (в том числе до 2007г);
• 21053 — 21074 от 2010 г (евро3);
• 2108, 2109, 21099;
• 2110, 2111, 2112, 2113, 21124, 2114, 2115;
• 2121 и другие модификации «Нива»;
• Лада-Приора и Лада-Калина, Гранта, Веста, Ларгус, X-Ray.

Список ЭБУ совместимых с оборудованием для компьютерной диагностики:

• Bosch MP7.0H
• Bosch M7.9.7
• Микас 10.3
• ME17.9.7 (ЗМЗ-409)
• М74
• M74K
• M17.9.7 Калина
• M17.9.7 Приора
• M17.9.7 Нива 4х4
• Январь4
• Январь 4.1
• M1.5.4
• M1.5.4N
• MP7.0

OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя — холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка техсостояния и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.
• Корректоры одометров, с установкой значений километража;
• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;
• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;
• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Современные популярные модели

Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409.1)

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры:

Расположение разъемов на некоторых автомобилях:

Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностки Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

• OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.
• Diagnostic Tool v1.31.2 — функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков.
• Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода. Так же подойдет для диагностических операций. Только версия для ПК.
• Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК.
• Интерес пользователям также представляет программа АВТОВАЗ New. Она помогает проводить ревизию впрыска топлива, управлять работой форсунок, бензонасоса. Только версия для ПК. Работает так же через KLine (VAG).
