Бортовой компьютер на калину штат 1118 калина

Решился все же я установить свой БК ШТАТ 1118XD, на улице щас потеплело, я бы уже сказал почти весна)) Птицы по утрам поют)))Настроение уже даже весеннее)

Приехав к гаражу)))Достал инструкцию и начал читать, все как бы понятно и просто)))Слодностей никаких не ипытал при подключении, за исключением наверно 33х контактной колодки))) Я ее найти нашел, а добраться до нее, не знаю кому как ребят, а мне удобнее было снизу к ней подлезть а не через монтажный блок открутив его, как сказано в инструкции.

ну что начнем, для новичков вообще что это такое:

Краткое описание:

Бортовой компьютер Штат Калина XD имеет RGB дисплей, и имеет голосовое сопровождение.
Бортовой компьютер предназначен для установки на инжекторные автомобили ВАЗ 118 Калина.

Имеет совместимость со всеми типами контроллеров BOSСH, Январь, Итэлма, АВТЭЛ (кроме Январь 4.1, GM).
Данный бортовой компьютер совместим с автомобилями оснащенными электронной педалью газа. Обеспечен энергонезависимой памятью,
при снятии клеммы с аккумулятора сохраняет все значения.

Особенности бортового компьютера:

Реализована возможность параллельного отслеживания маршрутных параметров по двум разным точкам отсчета, возможность независимо проводить сброс каждого вида отчетов, а также с возможность просматривать предыдущие значения параметров (до сброса) для одного вида отчета.
Восемь мультидисплеев с возможностью изменять набор параметров и один мультидисплей со сменой параметров в автоматическом режиме в зависимости от текущих условий.
Бортовой компьютер имеет режим «ТАКСИ», который позволяет отображать стоимость поездки и стоимость истраченного топлива.
Бортовой компьютер имеет режим «ДИНАМИКА», который позволяет измерять и отображать динамические характеристики автомобиля.
Возможность программировать функции кнопок «ЧАСЫ» и «ЛЮБИМАЯ».
Бортовой компьютер имеет режим информирования о сроках тех. обслуживания и окончания срока страховки.
В бортовом компьютере реализован «спящий режим». При выключении зажигания, но при оставшемся подключении бортового компьютера к бортсети автомобиля, яркость экрана падает до 0% и остаётся доступным только МД «ЧАСЫ». Чтобы ярче осветить МД «ЧАСЫ», нажмите любую кнопку на верхней панели бортового компьютера. Экран будет освещен в течение 8 секунд, после чего бортовой компьютер вновь перейдёт в спящий режим.
Бортовой компьютер имеет гибкую систему настроек, позволяя пользователю настраивать большое количество функций бортового компьютера .
Отображение ошибок электронных систем автомобиля ЭСУД, САУКУ, иммобилизатор и электропакет, антиблокировочной системы (далее АБС), электроусилителя руля, системы надувных подушек безопасности с их статусом и их текстовая расшифровка, а также их стирание.
Отображение параметров САУКУ, Электропакет.
В бортовой компьютер установлена микросхема памяти DATAFLASH с возможностью сохранения в неё параметров работы контроллера ЭСУД и последующей загрузки на ПК для обработки.
В бортовой компьютер установлены часы реального времени с энергонезависимым питанием.
Существует возможность перепрошивки бортового компьютера с помощью кабеля «Data cable» или «USB-K-line» (в комплектацию не входят).

остаток топлива в баке
мультидисплей ТРАССА
мультидисплей ГОРОД
средняя скорость за поездку
средний расход топлива за поездку
время в пути
скорость
пройденный путь за поездку
мгновенный (текущий) расход топлива
расход топлива за поездку
прогноз пробега на остатке топлива

перегрев двигателя
перезаряд/недозаряд аккумуляторной батареи
низкий уровень топлива
Голосовые сообщения сопровождаются световой сигнализацией

тип контроллера и версии ПО
очистка памяти контроллера (ECU RESET)
плазменный запуск
сушка свечей
коды ошибок с расшифровкой
мультидисплей ПАРАМЕТРЫ ДВС
положение регулятора холостого хода
массовый расход воздуха
положение дроссельной заслонки
частота вращения вала двигателя
напряжение бортовой сети
температура охлаждающей жидкости

Определение сроков ТО:

замена масла ДВС
замена масла КПП
замена воздушного фильтра
замена топливного фильтра
замена ремня генератора
замена ремня ГРМ
замена свечей.

Ну что, приступим к самому подключению:

— Установка БК производится вместо заглушки тоннеля поля.
Снимаем заглушку, отворачиваем болты крепления колодки предохранителей, и просовываем ее чуть ближе к рычагу КПП. Никуда она от туда не денется.
— Снимаем пепельницу полностью, открыв ее увидим 4 болта, их и откручиваем.
— Отсоединяем колодку аварийной сигнализации. И начинаем—-
— К контакту 7 колодки выключателя аварийной сигнализации подходит
оранжевый провод (заводской). Извлекаем этот контакт из колодки,
вставляем на его место контакт с красно-белым проводом из жгута БК, а
вынутый контакт соединяем с одиночным разъемом на красно-белом
проводе в жгуте.
— К контакту 10 колодки выключателя аварийной сигнализации
подходит красно — чёрный провод (заводской). Извлекаем этот контакт из колодки,
вставляем на его место контакт с красным проводом из жгута БК, а вынутый контакт
соедините с одиночным разъемом на красном проводе в жгуте БК.
— К контакту 5 колодки выключателя аварийной сигнализации подходит чёрный
провод (заводской). Извлекаем этот контакт из колодки, вставьте на его место
контакт с чёрным проводом из жгута БК, а вынутый контакт соедините с одиночным
разъемом на чёрном проводе в жгуте.
— К контакту 8 колодки выключателя аварийной сигнализации подходит белый
провод (заводской). Извлекаем этот контакт из колодки, вставляем на его место
контакт с белым проводом из жгута БК, а вынутый контакт соединяем с одиночным разъемом на белом проводе в жгуте.
— Подключаем колодку выключателя аварийной сигнализации и устанавливаем на место кнопку.

Далее-
Так написано в книжке-
— Снимаем монтажный блок, но колодки, подходящие к нему, не отсоединять.
За ним, в глубине, находится серая 33-х контактная колодка жгута панели приборов к жгуту заднему.
Я делал так, я снизу просто нашел эту колодку, и подсоединил. у меня неудобно было так как я в этом месте все провода просто затянул чтобы они не брякали друг об друга, и снизу делал.Мне показалось так удобнее, но кому как.

В комплекте были зажимы:
— Я эти зажимы просто выкинул, ибо доверия у меня нет к ним никакого просто, не понравилась мне эта идея как электрику, сам контакт просто не плотный будет…короче я соединял все провода вручную дедовским способом можно сказать. Знаю что надежнее будет.
Далее соединяем розовый провод из жгута БК с розовым проводом (заводским) Провод
подходит к 13-му контакту серой 33-х контактной колодки жгута панели приборов к
жгуту заднему.

— Подключение сигнала расхода топлива (СРТ). Соединяем оранжевый провод из жгута БК с жёлто-красным проводом колодки комбинации приборов.
— Подключение датчика скорости автомобиля (ДСА). Соединяем коричневый провод из жгута БК с серым проводом колодки комбинации приборов.

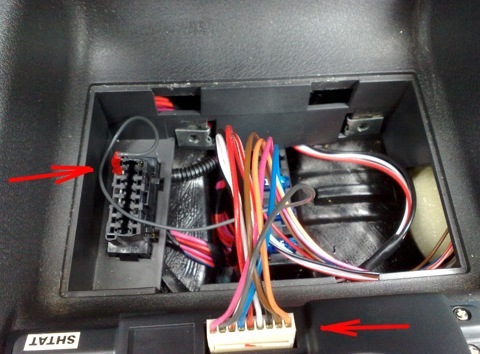

— От колодки проводов самого БК, идет серый провод К-линии — подключаем его к диагностической колодке. Вставляем этот провод во второй разьем сверху слева)))

Все благополучно ставим и прикручиваем на свои места))) У меня единственный косяк-это не работает тропик…

ДОСТАВКА по г. МОСКВА и МО

— сегодня-завтра курьером – от 290 руб.

— сегодня самовывоз – бесплатно (заказ делается заранее!)

— срочная доставка курьером — 500 руб. (в течение 3-х часов)

— 1-2 дня постаматы и пункты выдачи — от 150 руб.

ДОСТАВКА по РОССИИ

— от 2 дней пункты выдачи и постаматы – от 100 руб. (возможна оплата при получении)

— от 2 дней курьером — от 200 руб. (возможна оплата при получении)

— от 3 дней Почта России – от 300 руб.

Внимание! Точные сроки и стоимость уточняет оператор при согласовании заказа.

Описание
Файлы
Оставить отзыв

Бортовой компьютер предназначен для установки на автомобиль ВАЗ-1118 "Калина". Выполняет функции часов с календарем и будильником, термометра, маршрутного компьютера, диагностического тестера, аварийного сигнализатора, программирует сроки технического обслуживания автомобиля.

Отличия БК "Штат Калина" от других версий:

1. Добавленна кнопка ПЛАЗМЕР/ФОРСАЖ — прямой доступ к запуску функции «ПЛАЗМЕР»

Что собой представляет данная функция:

Это плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов частотой 150 Гц энергией 0,04 Дж. За время воздействия на каждой свече выделяется энергия порядка 60 Дж. При этом происходит ионизация воздуха в цилиндрах, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа запуска двигателя в сильный мороз или в условиях повышенной влажности, а также при недопустимом заливе электродов свечей бензином.
Выведенная отдельной опцией кнопка позволяет войти в эту функцию без поиска по меню. Это особенно актуально при минусовых температурах, когда отзыв и видимость дисплея снизились до минимума. Подробнее в разделе функции БК…

Командная функция «ФОРСАЖ»

Эта функция представляет собой обнуление (очищение) до заводских параметров памяти контроллера.
Эта функция стирает не только информацию об ошибках, как это было в предыдущих версиях БК, а удаляет причину ошибки, тем самым, реанимируя (исправляя) электронный блок управления автомобиля.
Новые автомобильные контроллеры, такие как BOSCH MP7.0, BOSCH M7.9.7, ЯНВАРЬ 7.2 имеют алгоритм работы, основанный на сравнении математической модели двигателя с реальными параметрами. Все отклонения от мат. модели записываются в специальную память контроллера и учитываются в дальнейшей работе — это так называемое самообучение контроллера. Если автомобиль длительное время эксплуатировался в «непривычном» режиме, то это может привести к нежелательным последствиям в дальнейшем. Двигатель может нестабильно работать, плохо набирать обороты, чаще испытывать детонационные перегрузки. Такое случается, например, при эксплуатации на некачественном бензине; в монотонном режиме (в основном на низких или высоких оборотах двигателя); в режиме высокой нагрузки и т.д. Чаще всего это происходит при смене вида топлива с бензина на газ или наоборот.

Если двигатель некоторое время работал на бензине, то при переходе на газ, контроллер не замечает этого и продолжает управлять зажиганием по «бензиновому» алгоритму, параметры которого хранятся в памяти обучения. Обнуление этой памяти заставит контроллер немедленно отреагировать на все изменения и записать в память новые параметры для газа.

На Вашем автомобиле оказался плохой контакт клеммы аккумуляторной батареи. Любое колебание автомобиля при движении может вызвать аварийную работу двигателя Вашего автомобиля, спровоцировав нестабильную работу любого из электронных узлов.

При «сбросе ошибок» Вы погасите индикацию «Check eng», но не избавитесь от аварийного состояния авто без обнуления — EQU RESET. «Форсаж» позволит Вам выполнить ремонт, не выходя из салона. Подробнее в разделе функции БК…

2. Добавлена аварийная световая сигнализация.

При перегреве двигателя, недопустимом напряжении борт сети компьютер предупредит Вас световой сигнализацией совместно с голосовым сопровождением. Подробнее в разделе функции БК…

3. Добавлена возможность определять тип контроллера и версию программы.

Просмотреть данные контроллера и программного обеспечения можно в режиме "диагностический тестер". Подробнее в разделе функции БК…

4. При срабатывании аварийного сигнализатора (при соответствующем подключении)

БК уменьшает громкость магнитолы.

5. Функция Тропик

Установка температуры принудительного включения вентилятора системы охлаждения двигателя.

ФУНКЦИИ БОРТОВОГО КОМПЬЮТЕРА:

Часы и термометр

ПРОСМОТР ФУНКЦИЙ ЭТОЙ ГРУППЫ ПРОИСХОДИТ ПРИ НАЖАТИИ НА КНОПКУ "up" (верхняя кнопка) В СЛЕДУЮЩЕМ ПОРЯДКЕ:

Маршрутный компьютер

Переключение в группу маршрутного компьютера происходит при нажатии на кнопку ß "down" (нижняя кнопка). В этом режиме БК отображает функции:

Коррекция точности измерения расхода топлива:

Перейти в режим "средний расход" и одновременно нажмите на кнопки "left" (левая кнопка) и "right" (правая кнопка). Нажатие на кнопки "left" (левая кнопка) или "right" (правая кнопка), увеличивает (уменьшает) величину коррекции. Максимальная изменяемая величина коррекции расхода топлива +/- 40%. Коррекцию рекомендуется проводить после сравнительной оценки реального расхода топлива и показаний маршрутного компьютера. Запоминание установок производится только при одновременном нажатии на кнопки "left" (левая кнопка) и "right" (правая кнопка). При выходе любым другим способом из настроек, введенные данные не сохраняются.

Мультидисплей город

В этом режиме на дисплее БК одновременно отображаются следующие параметры:

Использование этого режима позволяет водителю оперативно оценить параметры поездки (без дополнительных манипуляций с кнопками управления БК)

Мультидисплей трасса

В этом режиме на дисплее БК одновременно отображаются следующие параметры:

Установка предела скорости

Установка предела скорости производится через процедуру коррекции в режиме текущей скорости.

Примечание: сброс путевых счетчиков (начало поездки) и счетчика общего расхода топлива осуществляется посредством процедуры сброса в режиме «Расход топлива за поездку! И в режиме «Общий расход топлива» соответственно.

Аварийный сигнализатор

опасный перегрев двигателя (более 115 град.С)

Диагностические коды ошибок контроллера

Определение кода ошибки, текстовая расшифровка
Переключение в группу диагностики ошибок впрыска происходит при последовательном нажатии кнопки "down" (нижняя кнопка). Просмотр ошибок осуществляется кнопками "left" (левая кнопка) или "right" (правая кнопка) с полной текстовой расшифровкой. Стирание ошибок производится посредством процедуры «сброс»..

Диагностический тестер

Определение типа контроллера и версии программного обеспечения, при подключении K — линии. Переключение в группу диагностики ошибок впрыска происходит при последовательном нажатии кнопки "down" (нижняя кнопка).
В этом режиме БК отображает функции:

Бортовой компьютер с текстовым дисплеем (16 символов на 2 строки) и с различными цветами подсветки. Голосовое сопровождение и полифонические мелодии. В БК имеются входы ДСА, СРТ, признак включения газобалонного оборудования для раздельного учета расхода бензина и газа.

Описание товара

Энергонезависимые часы с календарем, часы продолжают идти после полного отключения питания от БК. Диагностический тестер, позволяющий не только читать ошибки и параметры работы контроллера ЭСУД, но и также читать ошибки остальных электронных блоков автомобиля.

Бортовой компьютер имеет flash-память, для записи данных получаемых от контроллера ЭСУД о работе двигателя, с возможностью переноса их на персональных компьютер для анализа.

Совместим с контроллерами BOSCH М7.9.7, МЕ17.9.7(Е-газ); ЯНВАРЬ 7.2; ИТЕЛМА/АВТЕЛ М73, М74(Е-газ) и их модификаций.

Совместимые автомобили:
ВАЗ 1117 Калина (2007 — 2014 г.в.)
ВАЗ 1118 Калина (2004 — 2011 г.в.)
ВАЗ 1119 Калина (2006 — 2014 г.в.)

Маршрутный компьютер с двумя независимыми счетчиками пробега и расхода, а также с возможностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

Восемь мультидисплеев (МД) с изменяемым набором параметров и один мультидисплей со сменой параметров в автоматическом режиме в зависимости от текущих условий.

БК имеет режим «ТАКСИ», позволяющий отображать стоимостные характеристики поездки и стоимость истраченного топлива.

БК имеет режим «ДИНАМИКА», позволяющий замерять и отображать динамические характеристики автомобиля.

Реализована возможность программирования функций кнопок «ЧАСЫ» и «ЛЮБИМАЯ».

Выбор канала управления вентилятором охлаждения для контроллеров выпуска после 2008 года.

Функции ПЛАЗМЕР (сушка и прогрев свечей для холодного пуска двигателя), ТРОПИК (автоматическое управление вентилятором системы охлаждения при достижении температуры двигателя, заданной пользователем), ФОРСАЖ (сброс памяти обучения контроллера при переключении «бензин»/»газ», приводящий к состоянию первоначальных заводских установок для бензина с октановым числом не ниже 95).

Аварийный сигнализатор критических событий, а также предупреждения об окончания срока страховки и необходимости технического обслуживания
