Установка генератора 90 Амп УАЗ 469
После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

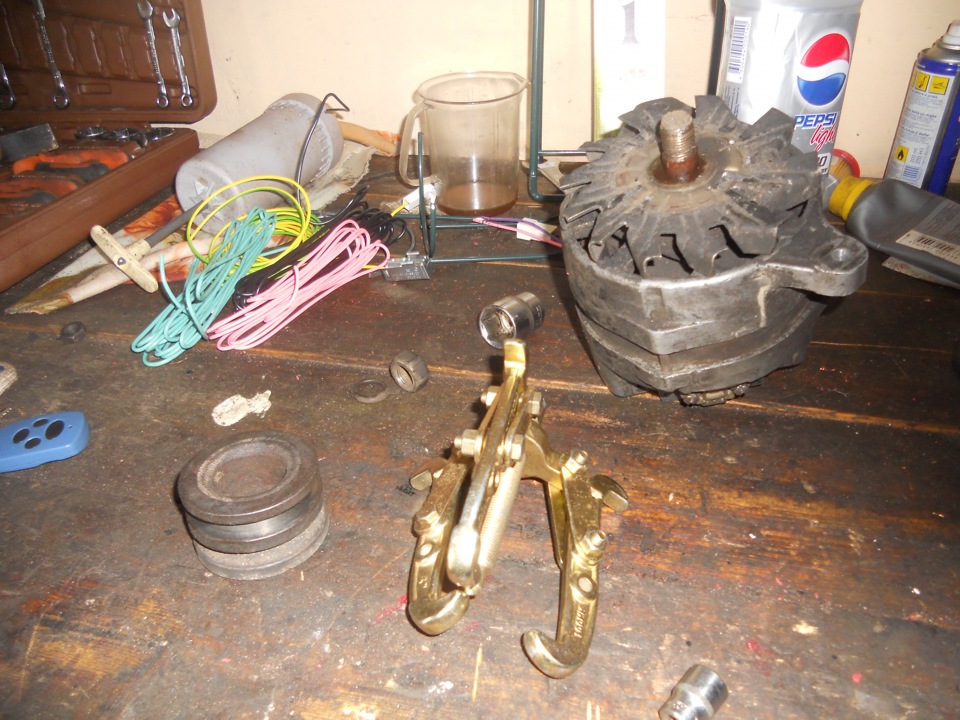

Купил съемник для подшипников и шкив снят.
Далее нарезаем провода, крепим клеммы, подсоединяем к РН.
Теперь, устанавливаем и подключаем новый генератор.
Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

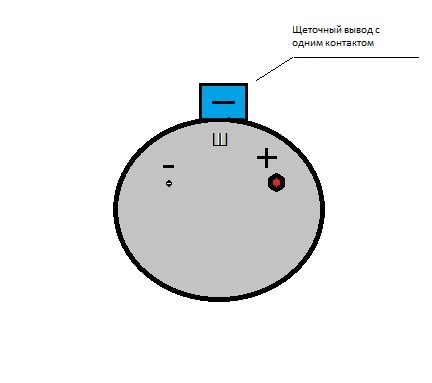

Дело в том, что мой старый генератор схематично выглядел так:
Новый от бычка на 90 А выглядит немного иначе:
Генератор на 90 А от Бычка
Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.
Я пользовался вот такой схемой для подключения:
Схема для подключения генератора с двухконтактным выводом от щеток
Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.
Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! 🙂 Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.
Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.
Творите и создавайте!
Новый гена на месте, осталось помыть подкапотное пространство
После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ.
В гараже был наиден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот Гена пролежал 5 лет и неизвестно в каком он состоянии.
Ну чтож… не поставишь — не узнаешь.
В магазине был куплен регулятор напряжения (далее РН) от Волги (13 3702) (цена 180 руб)
Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось 🙁
Бежим в магазин за съемником. Купил съемник для подшипников и УРА… Шкив снят.
Далее нарезаем провода, крепим клеммы, подсоединяем к РН.
Теперь устанавливаем и подключаем новый генератор.
Так нафига я переделывал проводку для генератора, а не подключил к новому всё как было раньше?
Дело в том что мой старый генератор схематично выглядел так:
Новый от бычка на 90 А выглядет немного иначе:
Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.
Я пользовался вот такой схемой для подключения:
Напряжение как и положено 14 В. Но, при включении фар падает до 13 В.
02.12.2012. Всё так и осталось, Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение взависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, по этому многие ставят ходовые огни и днём ездят без ближнего. Думаю тоже так сделать.
УАЗ 469 1981, 75 л. с. — своими руками
Машины в продаже
УАЗ 469, 1978
УАЗ 469, 1994
УАЗ 469, 1990
УАЗ 469, 1979
Комментарии 49
Что-то у меня так и не получились, все ровно нет зарядки, делал все по схеме
Со спецификой УАЗ врядли подскажу, но точно скажу по матчасти:
Установка 90А гены без замены всего прочего — это опромётчиво.
Начать нужно с аккумулятора на 75-85А/ч, т.к. боле мощный гена быстро "запинает" токами аккумулятор меньшей ёмкости, особенно если ходивший. начнётся сильное кипение, перезаряд, постоянный долив, осыпание пластин и прочие ништяки.
Далее, тебе нужен реле-регулятор от этого гены, чтобы он давал ему положенный ток подмагничивания. Для разных ген может быть разный ток. Конкретно волговский регулятор даёт около 3.5А подмагничивания и не факт, что 90-му гене хватает. Причина может быть в этом.
В конце концов, на 90А нужно усиливать проводку. Это чудовищный ток вообще-то. Не усилишь проводку — он её будет греть, дымить и никакие 90А через неё не пройдут. Всё уйдёт в потери.
чушь! хоть 900ампер, не будет ни какой нагрузки на проводку.при выключенных потребителях, также и батарейка если она заряжена не будет брать зарядку, а отдает бывает и 500-700 ампер
Под вопросом кусок проводки от гены к аккумулятору. Если аккум рязряжен, то гена принимается ему выдавать максимальный ток.
И вообще давай полегче на поворотах, а? Думай, прежде чем писать такие резкие вещи.
