Здравствуйте. Позвольте вам рассказать сегодня о радиостанции Alan-78plus .
Эта радиостанция не первой новости . выпускается и продаётся уже наверно десять лет, но за её простоту и надёжность я решил рассказать и о ней. Хотя уже выпустили полный её аналог, он даже ничем не отличается кроме названия )), но вот такой маркетинговый шаг у производителя. Я уже писал о ней отзыв http://otzovik.com/review_1464697.html, можете сравнить.
Тем не менее Alan-78plus, до сих пор пользуется спросом и не снят с производства, а производится и успешно продаётся.
Конечно это уже совсем не та радиостанция, что пятнадцать лет назад выпускалась, она постоянно модернизируется и улучшается. Хотя мне больше всех по работе и по сборке нравится именно та первая. Мой рассказ не о ней а о более позней версии.
Радиостанция очень проста в эксплуатации. На передней панели мы видим, первая большая ручка это переключение каналов (хотя удобнее переключать прямо на тангенте, кнопочками вверх и вниз по каналам)
Далее достаточно информативный дисплей (подсветка его не очень мне нравится, ещё лампочками а не светодиодами как у большинства новых)
Под дисплеем кнопки управления, первая красная это включение аварийного канала, следубщие две вверх и вниз по каналом через десять каналов, переключение модуляции, и последняя сканирование каналов. Потом два регулятора, первый шумоподавитель и вторая ручка регулятор громкости совмещённый с включателем радиостанции. И последний разъём подключения тангенты.
Тангента маленькая, простая и удобная. Сбоку широкая клавиша приём-передачи и две кнопочки переключения каналов. Витой шнур удобный, длинный и мягкий . Разъём металлический, завинчивающийся.
Работает радиостанция на десяти сетках по сорок каналов в каждой сетке. В амплитудной и частотной модуляции. Выходная мощность восемь ватт, всё по честному без преувеличений.
Питается от напряжения тринадцать и два десятых вольта (это не критично, фактически от двенадцати до четырнадцати вольт смело) Ток потребляет около двух ампер.
В комплекте к радиостанции даётся кронштейн для крепления её в авто, который крепится к радиостанции двумя большими винтами с ручками под пальцы.
На задней стенке разъём под антенну. Антенну ставим только проверянную и настрояннаю, иначе может выйти из стоя выходной каскад передатчика . Ещё разъём под выносной динамик и разъём для выносного S-метра (это такой прибор, который показывает силу принимаемого сигнала). Но эти показания есть и на дисплее в станции, так что думаю это ни к чему .
Если вам нужна радиостанция в дорогу, либо для работы в такси, присмотритесь к этой модели, я вам рекомендую. проверенная временем радиостанция.
Онлайн журнал о гражданской радиосвязи
Доработка радиостанции Alan 78 Plus Multi (SMD)
Все доработки делаются на Ваш страх и риск!
Старая добрая Alan 78 Plus. Эта радиостанция хорошо известна всем, кто знаком с гражданским Си-Би диапазоном. Это, можно сказать, хит прошлых лет. Но, все течет, все меняется, производства радиотехники ради снижения расходов переносятся в Китай и на Филиппины, что влечет за собой определенный последствия для качества.
Так случилось и с Alan 78 Plus. Производство некогда хорошо спроектированной и достаточно прилично работающей радиостанции перенесли в поднебесную, перевели с выводных компонентов, на современную элементную базу, но проблем от этого не убавилось. Приступим к их исправлению. Напоминаю, что все доработки делаются на Ваш страх и риск! Современные Alan 78 Plus Multi достаточно нестабильные и при доработке и ремонте требуют крайне аккуратного подхода. При выполнении операций будьте предельно осторожны. Некоторые старые проблемы Alan 78 Plus, которые были описаны ранее в интернетах и фидо, в новых моделях уже исправлены, жить не мешают, поэтому в рамках этой статьи я их не рассматривал.
Доработка модуляции
Начать хочется с вечной проблемы. Как нас слышат во время передачи. И хотя, у Аланов очень не плохая модуляция, что называется, «из коробки», мы сделаем ее еще лучше!
Для любителей экстремально громкой модуляции в AM можно выполнить еще одну операцию, по отключению системы AMC. Пиковая мощность радиостанции после такой доработки будет достигать 16 ватт, но при этом, на громких звуках у людей которые используют автоматические шумоподавители будут проблемы с приемом Ваших передач, поскольку на громких звуках шумоподавители на Вашу раскачанную передачу будут закрываться.
Улучшение разборчивости приема
Если Вас устраивает качество приема, ничего не трогайте.
Доработка порогового шумоподавителя
Как и во всех других Alan’ах у Alan 78 Plus отсутствует гистерезис в пороговом шумоподавителе, в следствии чего в пороговых состояниях система начинает икать, хаотично открываться и закрываться с большой скоростью. Исправить это достаточно просто. Необходимо добавить всего 2 детали, конденсатор и резистор. Номинал резистора подбирается по прибору, для получения гистерезиса в 6-8дБ, либо на слух, по эфиру.
Если Вам не хватает диапазона регулировок ручки шумоподавителя, то необходимо заменить один резистор и отрегулировать работу порогового шумоподавителя подстроечным резистором.
У старых версий шумоподавитель щелкал при переходе с передачи на прием, в новых версиях станций этот глюк уже исправлен.
Доработка подсветки
Если Вас, как и меня раздражает, когда у радиостанции при выходе на передачу притухает подсветка, то можете поставить стабилизатор на питание светодиодов подсветки. Для этого подойдет обычный LM7809 который включается стандартным образом в схему вместо примитивного резистора.
Рация.MIDLAND Alan 78 Plus
Прикупил я себе у друга б.у рацию MIDLAND Alan 78 Plus и Антенну Optim CB 9+ 1.5м
Ну что я скажу рацией доволен очень даже!
Alan 78 Plus
Радиостанция Alan 78 Plus представляет собой трансивер, работающий в СВ-диапазоне и разработанный для применения в автотранспорте. Пользователю доступны 40 каналов. Оснащенные подсветкой ЖК-дисплей и клавиши делают удобной работу со станцией в темноте.
Радиостанция Alan 78+ разработана для обеспечения связи между абонентами на расстоянии до 12 км в условиях города и до 25 км за городом, в зависимости от характера местности, наличия помех и высоты размещения антенны.
Выбор канала осуществляется кнопками управления Up / Down на микрофоне.
Многоканальная радиостанция гражданского диапазона (27 МГц) для мобильного и базового использования. Самая популярная модель из линейки Си-Би трансиверов Alan.
многофункциональный дисплей с подсветкой
компактный микрофон с переключением каналов ( UP/ DOWN) Alan
шестиконтактный микрофонный разъем
разъем для подключения внешнего громкоговорителя
переключение амплитудной и частотной модуляции ( AM/ FM)
Ручной шумоподовитель
Общие
Диапазон частот, МГц 27
Количество каналов
400+400 (Европа/Россия)
Напряжение питания 13.8 В ± 15%
Сопротивление антенны, Ом 50
Температура окружающей среды, град. С -10 °С… +55 °С
Размеры, мм 150 х 45 х 175 мм
Вес, г 1000
Приёмник
Тип контура Супергетеродин с двойным преобразованием частоты
Промежуточные частоты 10.695 МГц и 455 КГц
Чувствительность
ЧМ ( FM): не хуже 0,5 мкВ при соотношении сигнал/шум 20 дБ (по методике SINAD)
AM ( AM ): не хуже 0,5 мкВ при соотношении сигнал/шум 20 дБ
Выходная мощность по звуку (коэффициент гармоник 10%)
2 Вт при нагрузке 8 Ом
Коэффициент нелинейных искажений менее 8% при частоте 1 Кгц
Избирательность по соседнему каналу не менее 65 дБ
Избирательность по зеркальному каналу не менее 65 дБ
Соотношение сигнал-шум минимум 40 дБ
Потребление тока в режиме ожидания 450 мА
Передатчик
Выходная мощность, Вт
8 Вт при напряжении питания 13,8 В
Глубина амплитудной модуляции (АМ) 85 – 95%
Девиация частоты при ЧМ ( FM ) 1,8 ± 0,2 КГц
Диапазон воспроизводимых частот 26,965…27,855 МГц
Выходное сопротивление 50 Ом
Соотношение сигнал/шум минимум 40 дБ
Потребляемый ток макс. 1300 мА

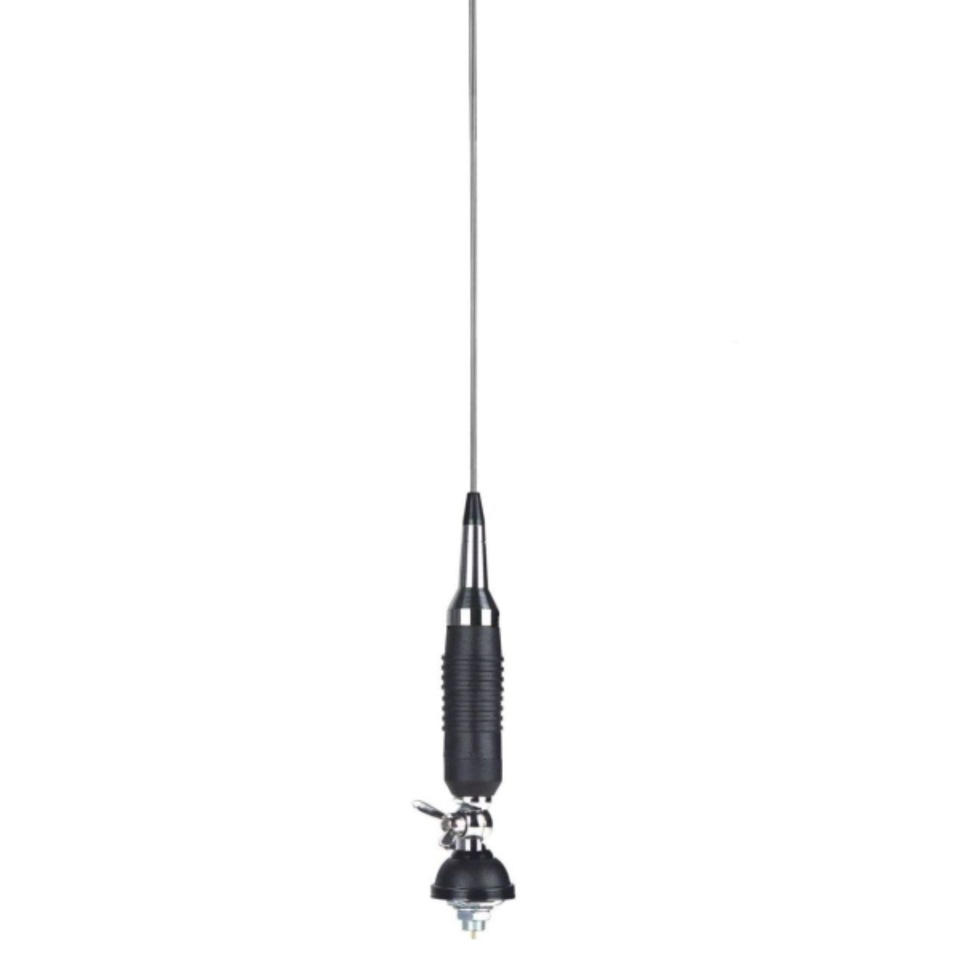

Описание Антенны Optim CB 9+ 27 МГц (Си-Би). 1.5м
CB-9 Plus Optim CB антенна автомобильная предназначена для использования совместно с автомобильными радиостанциями диапазона частот 27 МГц (Си-Би).
Диапазон частот — 26,5-28 МГц.
Ширина полосы по уровню КСВ 2:1 — 1,5 МГц.
КСВ не более — 1.2:1.
Высота — 1600 мм.
Длина штыря — 1500 мм.
Диаметр крепёжного основания — 42 мм.
Длина кабеля — 4 м.
И так когда вы все прочитали про мои ништячки приступаем к установки.
Было решено ставить ее в удобное для все место чтобы не за пинали ее и доступно было.
Прикрутил я ее к боковой панели нечего не дырявил просто в крутил на родной боковой саморез который держит панель!
