Шайба пружины клапана 2108

6 августа 2019 0 Автор

Пока моя ГБЦ отдана на замену направляющих и прирезку фасок на станке есть время проверить состояние пружин клапанов.

Как известно пружины для 8 кл ПП двигателей имеют артикулы:
Внутренняя (малая) 2108-1007021
Внешняя (большая) 2108-1007020

Порывшись немного в литературе найдены такие параметры касаемо высоты и диаметра витков:

Также в интернете найдена такая информация по усилию:

Итого получается что для внутренней пружины:
Усилие при высоте 29.7 мм должно составлять 8.2 … 9.8 кгс
Усилие при высоте 20.7 мм должно составлять 26 … 28 кгс

Для внешней пружины:
Усилие при высоте 33.7 мм должно составлять 24.3 … 27.7 кгс
Усилие при высоте 24.7 мм должно составлять 43.8 … 48.6 кгс

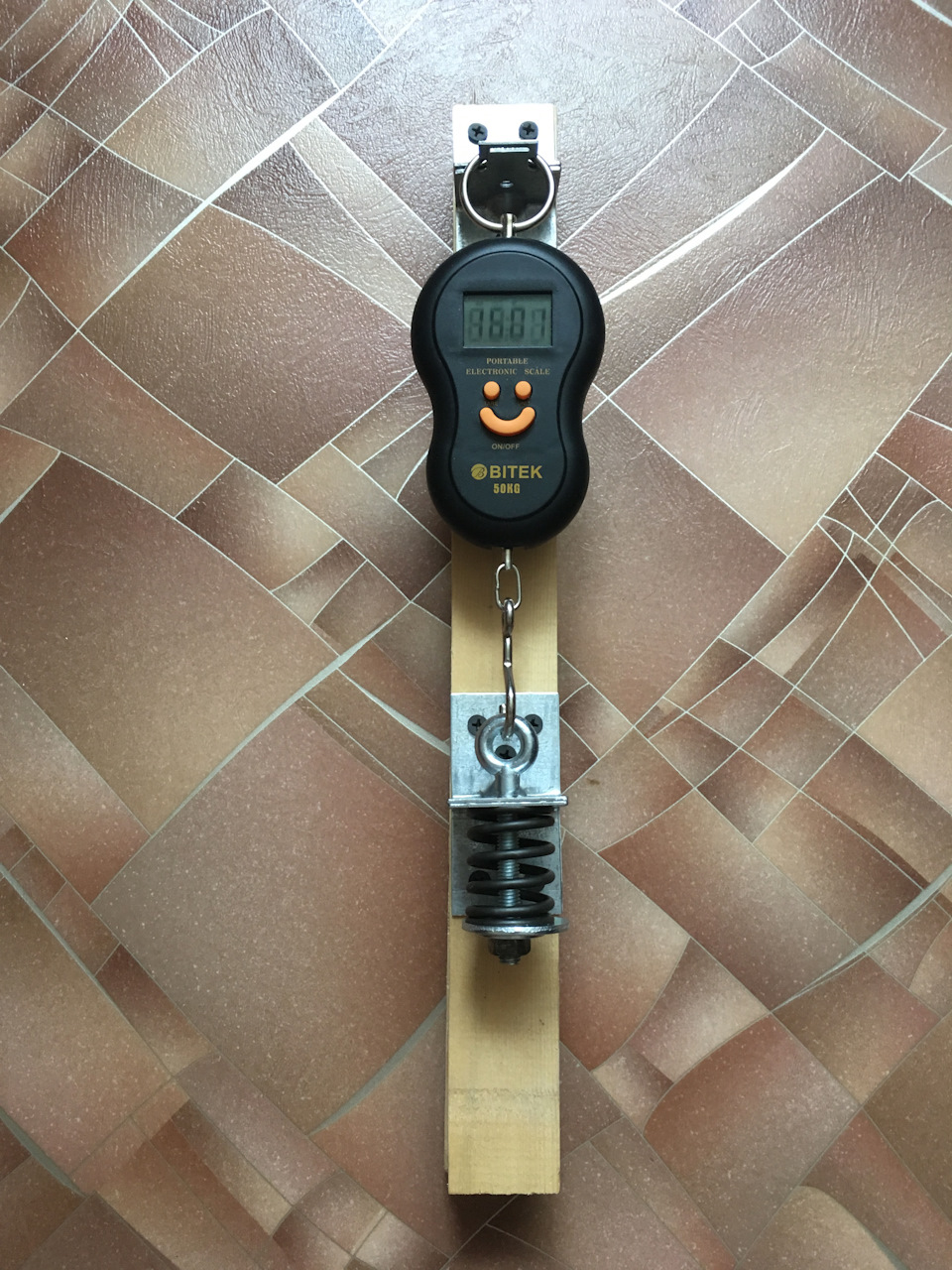

Из палок, г-на и пылесосных шлангов был собран вот такой стенд:

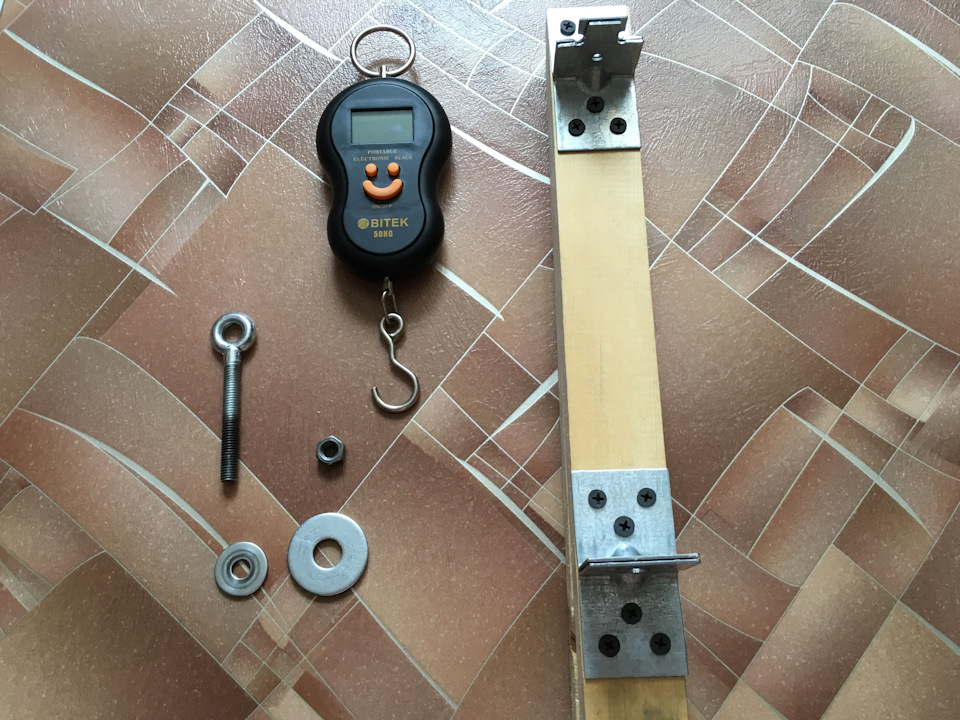

Если кто то захочет повторить вот в разобранном виде:

Состав девайса:
1. Цифровой безмен до 50 кг
2. 4 шт усиленых уголка 40х40
3. Шайба М12 увеличенная
4. Шайба М8 увеличенная
5. Гайка М8 Made in USSR
6. Рым болт M8 длинной около 58 мм по резьбовой части (хватает впритык)
7. 2 бруска 40х20 подходящей длины (по случайности найдено на балконе)

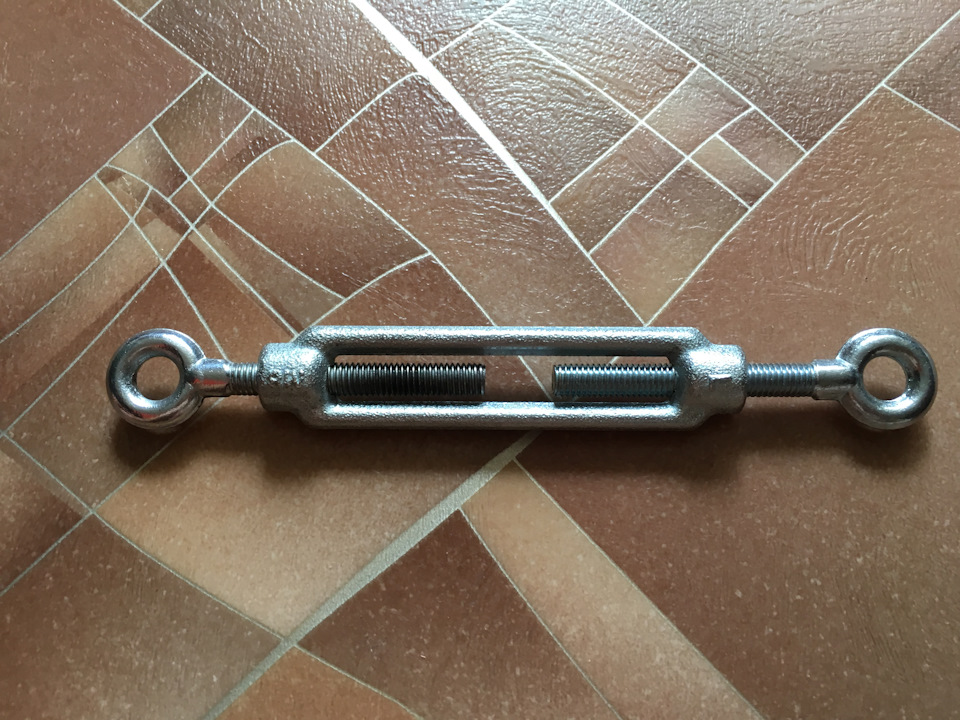

Рым болт был любезно позаимствован из такой штуковины под названием талреп М8 длинной 110 мм:

Только обратите внимание, что один из болтов в этой штуковине с левой резьбой)

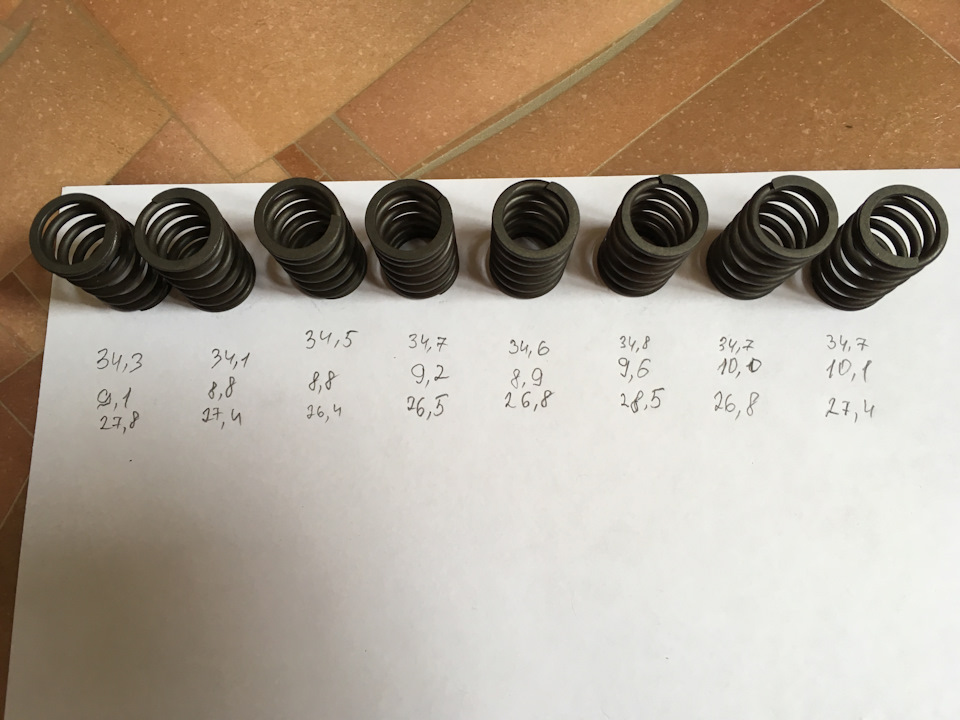

Итак перейдем непосредственно к тестам. На всех фото первый ряд чисел это высота в свободном состоянии, второй — усилие при первой контрольной высоте, третий — при второй контрольной высоте.

Первые в ход пошел комплект заводских пружинок 2008 г.в. с пробегом 39 тыс.км. (реальных):

Читайте также:  Самые дешевые иномарки 2018 года

Как видно одна большая пружинка "подустала" и находится практически на грани допуска. А вот внутренние на удивление жесткие.

Далее пошел в ход комплект магазинных (внешние куплены у офдилера, внтуренние у проверенного продавана):

Внешние оказались в среднем жестче заводских в плане максимального усилия. А вот внутренние что то так себе по сравнению с заводскими.

Еще был у меня комплект внутренних пружин которые я приобрел, но у меня он вызывал очень большие сомнения т.к. все пружинки были достаточно разные по высоте, проверил и его:

Показатели в допусках, но все в разнобой и все же хуже заводских.

Для проверки еще раз перезамерял 4 шт заводских внутренних получив результаты +/- 0.2 кг с теми что были записаны на этом и остановился.

И тут уже при написании заметки, а что если проверить диаметр проволоки и вес пружин?
Тут получился небольшой прикол:
Заводские внешние диаметр проволоки 3.6 … 3.7 мм вес пружины 38-39 грамм
Покупные внешние диаметр проволоки 3.6 … 3.7 мм вес пружины 36-37 грамм

Заводские внутренние диаметр проволоки 2.7 мм вес пружины 15-16 грамм
Покупные внутренние диаметр проволоки 2.6 мм вес пружины 14-15 грамм
Покупные внутренние (разнобой) диаметр проволоки 2.6 … 2.7 мм вес пружины 15-16 грамм

Покупные пружины почему то оказались легче, а диаметр проволоки во внутренних еще и меньше чем у заводских.
Веса использовал электронные кухонные, достаточно точные(проверены не один десяток раз) с погрешностью в 1 г.

В итоге поставлю внешние покупные, а внутренние останутся все же заводскими.
