Тормозная система ваз 2112 инжектор 16 клапанов

6 августа 2019 0 Автор

Рис.3 Схема гидропривода тормозов: 1 – главный цилиндр гидропривода тормозов 2 – трубопровод контура "правый передний – левый задний тормоз" 3 – гибкий шланг переднего тормоза 4 – бачок главного цилиндра 5 – вакуумный усилитель 6 – трубопровод контура "левый передний – правый задний тормоз" 7 – тормозной механизм заднего колеса 8 – упругий рычаг привода регулятора давления 9 – гибкий шланг заднего тормоза 10 – регулятор давления 11 – рычаг привода регулятора давления 12 – педаль тормоза 13 – тормозной механизм переднего колеса

Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 – дисковые (на автомобилях ВАЗ-21103, -21113 и -2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок. Тормозные механизмы задних колес 7 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски – чугунные. Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут "закиснуть" в цилиндре и один или даже оба поршня потеряют подвижность. Цилиндры в этом случае необходимо заменить.

Привод стояночной тормозной системы – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Читайте также:  Как поменять помпу на газели 405 двигатель

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке.

Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а следовательно, эффективность при эксплуатации автомобиля.

К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения.

Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.

Рабочая тормозная система служит для снижения скорости движения автомобиля вплоть до полной его остановки вне зависимости от его скорости, нагрузки и уклонов дороги.

Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги.

Запасная тормозная система предназначена для плавного снижения скорости

движения автомобиля до остановки, в случаи отказа полной или частичной

Вспомогательная система тормозов предназначена для поддержания

постоянной скорости автомобиля, при движении его на затяжных спусках

горных дорог, с целью снижения нагрузки на рабочею тормозную систему при

Тормозная система прицепа, работающая в составе автопоезда, служит как и

для снижения скорости движения прицепа, так и для автоматического

торможения его при обрыве сцепки с тягачом.

Каждая тормозная система состоит из тормозных механизмов, которые

обеспечивают затормаживание колес или вал трансмиссий, и тормозного

привода приводящего в действие тормозной механизм. Тормозной механизм

может быть колесный, трансмиссионный, барабанный и дисковый.

Схема гидропривода тормозов

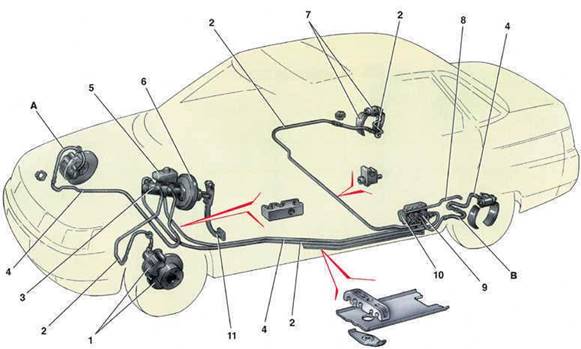

Рис. 1. Схема тормозной системы автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — тормозной механизм переднего колеса;
2 — трубопровод контура левый передний-правый задний тормоз;
3 — главный тормозной цилиндр;
4 — трубопровод контура правый передний-левый задний тормоз;
5 — бачок главного тормозного цилиндра;
6 — вакуумный усилитель тормозов;
7 — тормозной механизм заднего колеса;
8 — упругий рычаг привода регулятора давления тормозов;
9 — регулятор давления тормозов;
10 — рычаг привода регулятора давления тормозов;
11 — педаль тормоза;
А — гибкий шланг переднего тормоза;
В — гибкий шланг заднего тормоза.

На автомобиле ваз 2110, ваз 2111, ваз 2112 применена рабочая тормозная система с диагональным разделением контуров (рис. 1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ваз 2110, ваз 2111, ваз 2112 имеет привод на тормозные механизмы задних колес.

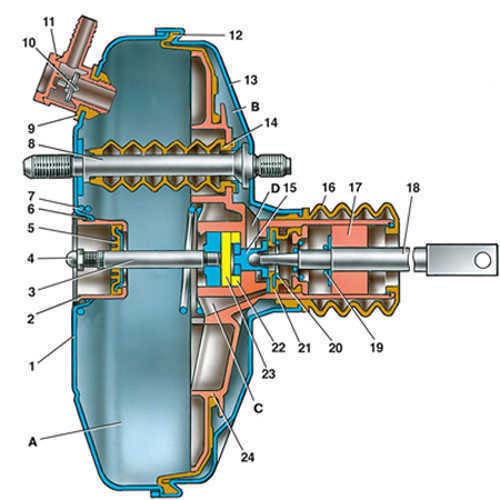

Рис. 2. Вакуумный усилитель тормозов автомобилей ваз 2110, ваз 2111, ваз 2112:

1 – корпус вакуумного усилителя;
2 – чашка корпуса усилителя;
3 – шток;
4 – регулировочный болт;
5 – уплотнитель штока;
6 – уплотнительное кольцо фланца главного цилиндра;
7 – возвратная пружина диафрагмы;
8 – шпилька усилителя;
9 – фланец крепления наконечника;
10 – клапан;
11 – наконечник шланга;
12 – диафрагма;
13 – крышка корпуса усилителя;
14 – уплотнительный чехол;
15 – поршень;
16 – защитный чехол корпуса клапана;
17 – воздушный фильтр;
18 – толкатель;
19 – возвратная пружина толкателя;
20 – пружина клапана;
21 – клапан;
22 – втулка корпуса клапана;
23 – буфер штока;
24 – корпус клапана;
А – вакуумная камера;
В – атмосферная камера;
С, D – каналы

Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.
Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.
При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.
При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Привод регулятора давления

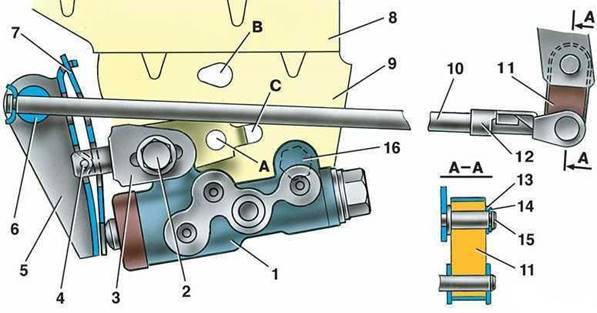

Рис. 3. Привод регулятора давления тормозов автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — регулятор давления тормозов;
2,16 — болты крепления регулятора давления тормозов;
3 — кронштейн рычага привода регулятора давления;
4 — штифт;
5 — рычаг привода регулятора давления тормозов;
6 — ось рычага привода регулятора давления тормозов;
7 — пружина рычага;
8 — кронштейн кузова;
9 — кронштейн крепления регулятора давления тормозов;
10 — упругий рычаг привода регулятора давления;
11 — серьга;
12 — скоба серьги;
13 — шайба;
14 — стопорное кольцо;
15 — палец кронштейна;
А, В, С — отверстия

Регулятор давления тормозов регулирует на автомобиле ваз 2110, ваз 2111, ваз 2112 давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления тормозов включен в оба контура тормозной системы, и через регулятор давления тормозов тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор давления тормозов 1 (рис. 3) прикреплен к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления тормозов. На пальце этого кронштейна шарнирно штифтом 4 закреплен двуплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединен с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Таким образом, регулируется усилие, с которым рычаг 5 действует на поршень регулятора давления тормозов.

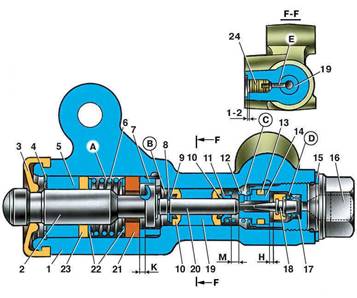

Рис. 4. Регулятор давления тормозов автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — корпус регулятора давления тормозов;
2 — поршень;
3 — защитный колпачок;
4, 8 — стопорные кольца;
5 — втулка поршня;
6 — пружина поршня;
7 — втулка корпуса;
9, 22 — опорные шайбы;
10 — уплотнительные кольца толкателя;
11 — опорная тарелка;
12 — пружина втулки толкателя;
13 — кольцо уплотнительное седла клапана;
14 — седло клапана;
15 — уплотнительная прокладка;
16 — пробка;
17 — пружина клапана;
18 — клапан;
19 — втулка толкателя;
20 — толкатель;
21 — уплотнитель головки поршня;
23 — уплотнитель штока поршня;
24 — заглушка;
A, D — камеры, соединенные с главным цилиндром;
В, С — камеры, соединенные с колесными цилиндрами задних тормозов;
К, М, Н — зазоры;
Е — дренажное отверстие.

В регуляторе давления тормозов четыре камеры: А и D (рис. 4) соединяются с главным тормозным цилиндром, В — с правым колесным цилиндром задних тормозов, С — с левым колесным цилиндром задних тормозов.

В исходном положении педали тормоза поршень 2 поджат рычагом 5 (см. рис. 3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла, в результате чего образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры регулятора давления тормозов А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть поршень из корпуса. Когда усилие давления жидкости превысит усилие упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах регулятора давления тормозов D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21.

Зависимость между значениями давления в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки. При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 3) нагружается больше и усилие от рычага 5 на поршень увеличивается, т.е. момент касания головки поршня и уплотнителя 21 (см. рис. 4) достигается при большем давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов правый передний-левый задний тормоз уплотнительные кольца 10 и втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора при отказе названного контура аналогична работе при исправной тормозной системе. Характер изменения давления на выходе регулятора давления тормозов такой же, как и при исправной тормозной системе.

При отказе контура тормозов левый передний-правый задний тормоз давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, т.е. регулятор давления тормозов в этом случае работает как ограничитель давления. Однако достигнутого значения давления достаточно для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Главный цилиндр с бачком

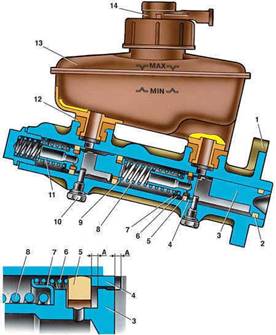

Рис. 5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2110, ваз 2111, ваз 2112:

1 – корпус главного цилиндра;
2 – уплотнительное кольцо низкого давления;
3 – поршень привода контура «левый передний–правый задний тормоза»;
4 – распорное кольцо;
5 – уплотнительное кольцо высокого давления;
6 – прижимная пружина уплотнительного кольца;
7 – тарелка пружины;
8 – возвратная пружина поршня;
9 – шайба;
10 – стопорный винт;
11 – поршень привода контура «правый передний–левый задний тормоза»;
12 – соединительная втулка;
13 – бачок;
14 – датчик аварийного уровня тормозной жидкости;
А – зазор

Главный тормозной цилиндр (рис. 5) с последовательным расположением поршней. На корпусе главного тормозного цилиндра крепится тормозной бачок 13, в наливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.

Тормозной механизм переднего колеса

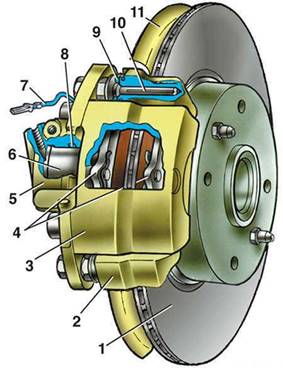

Рис. 6. Тормозной механизм переднего колеса автомобилей ваз 2110, ваз 2111, ваз 2112:

1 – тормозной диск;
2 – направляющая колодок;
3 – суппорт;
4 – тормозные колодки;
5 – цилиндр;
6 – поршень;
7 – сигнализатор износа колодок;
8 – уплотнительное кольцо;
9 – защитный чехол направляющего пальца;
10 – направляющий палец;
11 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.
В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Тормозной механизм заднего колеса

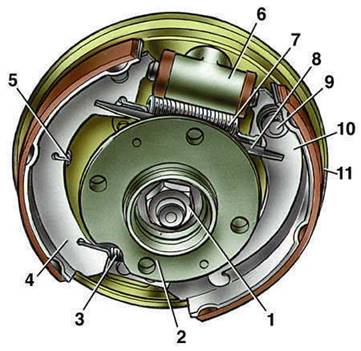

Рис. 7. Тормозной механизм заднего колеса автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — гайка крепления ступицы;
2 — ступица заднего колеса;
3 — нижняя стяжная пружина тормозных колодок;
4 — тормозная колодка;
5 — направляющая пружина;
6 — колесный тормозной цилиндр;
7 — верхняя стяжная пружина;
8 — разжимная планка;
9 — палец рычага привода стояночного тормоза;
10 — рычаг привода стояночного тормоза;
11 — щит тормозного механизма

Тормозной механизм заднего колеса на автомобилях ваз 2110, ваз 2111, ваз 2112 (рис. 7) барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

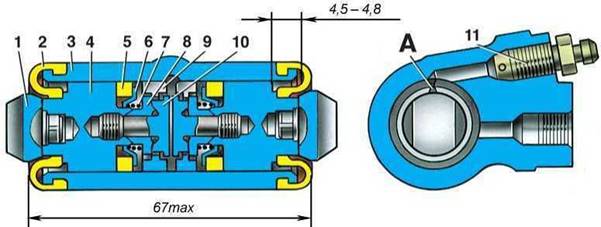

Рис. 8. Задний колесный тормозной цилиндр автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — упор тормозной колодки;
2 — защитный колпачок;
3 — корпус тормозного цилиндра;
4 — поршень;
5 — уплотнитель;
6 — опорная тарелка;
7 — пружина;
8 — сухари;
9 — упорная манжета;
10 — упорный винт;
11 — штуцер;
А — прорезь на упорной манжете

Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9 (рис. 8), установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25—1,65 мм. Упорные манжеты 9 вставлены в тормозной цилиндр с натягом, обеспечивающим усилие сдвига манжеты по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 7) тормозных колодок. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 8) прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.

Привод стояночной тормозной системы

Рис. 9. Привод стояночной тормозной системы автомобилей ваз 2110, ваз 2111, ваз 2112:

1 — кнопка фиксации рычага ручного тормоза;
2 — рычаг привода стояночного тормоза;
3 — защитный чехол;
4 — тяга;
5 — уравнитель троса;
6 — регулировочная гайка;
7 — контргайка;
8 — трос;
9 — оболочка троса

Стояночная тормозная система на автомобилях ваз 2110, ваз 2111, ваз 2112 с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 7) ручного привода задних тормозных колодок и разжимной планки 8 (см. рис. 7).

Датчик аварийного уровня тормозной жидкости

Рис. 10. Датчик аварийного уровня тормозной жидкости автомобили ваз 2110, ваз 2111, ваз 2112:

1 — защитный колпачок;
2 — корпус датчика;
3 — основание датчика;
4 — уплотнительное кольцо;
5 — зажимное кольцо;
6 — отражатель;
7 — толкатель;
8 — втулка;
9 — поплавок;
10 — неподвижные контакты;
11 — подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навинчивается на горловину тормозного бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3. Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика — неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в тормозном бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

Схема гидропривода тормозов

Привод регулятора давления

Привод стояночной тормозной системы

Датчик аварийного уровня тормозной жидкости
