Давненько начал задумываться об установке усилителя руля. Насколько мне известно существует всего 3 типа усилителей:
— Гидроусилитель руля (ГУР) Компенсирует момент постоянно и с одинаковой силой. В действие приводиться от ременного привода ДВС. Ни каких положительных качеств не вижу, да когда его придумали и не было альтернатив была шикарная вещь. В добавок в случае поломки руль резко становиться тяжелый(при ходиться не только крутить колеса, но и своими силами прокачивать всю жидкость ГУРа, ну и рейка может сказать "спасибо". Требует постоянного контроля.
— Электроусилитель руля (ЭУР) Возможно самые первые модели компенсировали момент постоянно, но щас они работают по определенному графику. При желании всегда можно подкорректировать прошивку.В случае выхода из строя или сильной нагрузки просто отключается и вы крутите руль сами, ни какие "жижбы" не мешают вам это делать. Бывают ЭУРы с редуктором и без. Первые гараздо меньше в габаритах, но в случае поломки очень опасны на уровне с ГУРом. Те что без редуктора, работают на принципе взаимодействие магнитных полей статора и ротора.
— Электрогидроусилитель руля (ЭГУР) Это все тот же ГУР, но насос уже не механический а электрических. Это позволяет регулировать усилие на руле, можно специально сделать потяжелее. Как думаю опасность выхода из строя не велика, такие штуковины ставят как правила на дорогие авто, думаю уже ченибудь придумали уже…

Ну вот зная немного про усилители мне кажется выбор очевиден. ГУР сложен в установке, и требует постоянного контроля. ЭГУР космически дорого и как его срастить по проводке.
ЭУР же прост, компактен и при желании можно написать программу под себя. В частности можно поставить только ЭУР от приоры, калиновский конструктивно выполнен иначе (мотор находится с боку, и будет во все подряд упираться).
Многие ошибочно говорят что он отключается на 40-60км/ч, на сам же деле он работает по графику ниже.

Немножко инфы по режимам работы ЭУРа

Внешние условия
— зажигание включено;
— результаты самотестирования положительные;
— ДВС не запущен или не вышел на рабочий режим: обороты менее 650 об/мин;
— напряжение бортовой сети менее 10,8В
Проявление
— индикатор состояния горит постоянно;
— компенсирующий момент отсутствует;
— силовое реле блока управления включено;

Внешние условия
— переход в данный режим из режима ГОТОВНОСТЬ;
— зажигание включено;
— результаты самотестирования положительные;
— ДВС вышел на рабочий режим (обороты более 650 об/мин, напряжение более 10,8В);
Проявление
— индикатор состояния не горит;
— при положении момента к входному валу ЭМУР производит частичную компенсацию
момента на выходном валу;
— увеличение и снижение компенсации при включении и выключении зажигания производится
плавно в течении 2 секунд;
— при выключении зажигания отключение ЭМУР происходит с задержкой 5 секунд;
Внешние условия
— при температуре блока управления более 75С;
Проявление
— ограничение компенсирующего момента;
— уменьшение компенсирующего момента до нуля при достижении температуры
блока управления 90С;
— при снижении температуры происходит восстановление компенсирующего момента
до исходных значений;
при неисправности датчика скорости автомобиля
Внешние условия
— обороты ДВС более 2200 об/мин;
— сигнал датчика скорости автомобиля отсутствует более 1 минуты;
Проявление
— ЭМУР переходит в режим ограничения компенсирующего момента,
компенсирующий момент соответствует скорости 70 км/ч;
— при перезапуске зажигания ЭМУР сохраняет данный режим;
— при появлении сигнала датчика скорости ЭМУР возвращается в исходный режим

Читайте также:  Горит чек двигателя ваз 2114 8 клапанов

Внешние условия
— при отрицательных результатах самотестирования в любом из режимов,
за время не более 0,1 сек.
Проявление
— силовое реле блока управления размыкается;
— индикатор состояния горит постоянно;
— компенсирующий момент снимается;
— запись в энергонезависимую память блока управления кодов ошибок
соответствующим причинам неисправности.

Немного характеристик устройства:
— номинальное напряжение…13,5В;
— рабочий диапазон напряжения питания…10,8.15В;
— максималиный ток потребления…не более 55А;
— ток потребления при отсутствии момента на входном валу…не более 0,5А;
— максимальный компенсирующий момент (при скорости вращения вала до 360С/сек.,
скорости автомобиля 0км/ч, момент нагрузки на выходном валу 35Нм) …24Нм(12,9кгс при
Rрул.колеса=190мм), что соответствует усилию управления на рулевом колесе
водителем 6Нм(3,2кгс при Rрул.колеса=190мм)
— момент сопротивления вращению вала при неработающем ЭМУР не более 0,8Нм

Листая ленту на Драйве наткнулся на распродажу ништячков от makc09 , поинтересовался за ЭУР, цена приятно порадовала, короче говоря стал с нетерпением ждать прихода посылки…

Заводом не предусматривалась установка электроусилителя руля на модели ВАЗ 2109 и прочую классику. ЭУР стали доступны уже на более современных моделях.

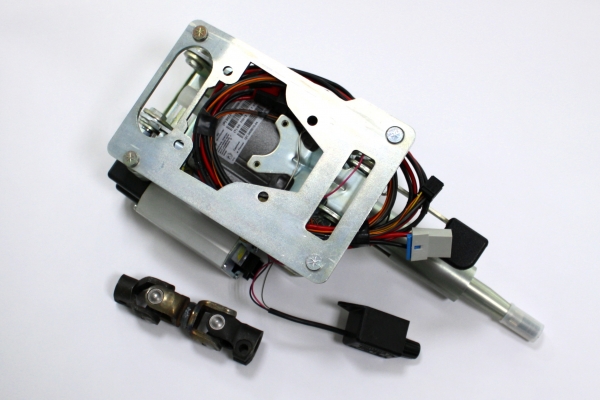

Внешний вид устройства

Что не предусмотрено заводом, может быть установлено своими руками.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

Характеристика

Требуемые параметры

Максимальный компенсирующий момент

Средний показатель потребления тока

50 А (при скорости вращения руля 360 градусов/сек и 35 Нм компенсирующего момента)

В диапазоне от -40 до +85 градусов по Цельсию

Реактивный, индукторный, оснащенный электронным управлением

Материал червячного вала

Хромированная сталь 40х

Материал червячного колеса

Углепластик УПА 6/30 2

ЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

  • Монтаж выполняется достаточно легко;
  • ЭУР потребует небольшого количества энергии для работы;
  • Экологичное устройство;
  • Отлично адаптируется под классику АвтоВАЗ, включая девятки;
  • Позволяет комфортно управлять автомобилем даже на высоких скоростях.

Установка

Чтобы поменять стандартный рулевой механизм на ЭУР, вам потребуется приобрести следующий набор:

  • Новый электроусилитель;
  • Комплект проводки для подключения усилка;
  • Установочная пластина (найти можно на рынке, но некоторые делают сами);
  • Укороченный кардан рулевого вала;
  • Защитный кожух от «десятки» с европанелью;
  • Руль (лучше взять от Калины);
  • Кнопка аварийного сигнала (расположится на панели).

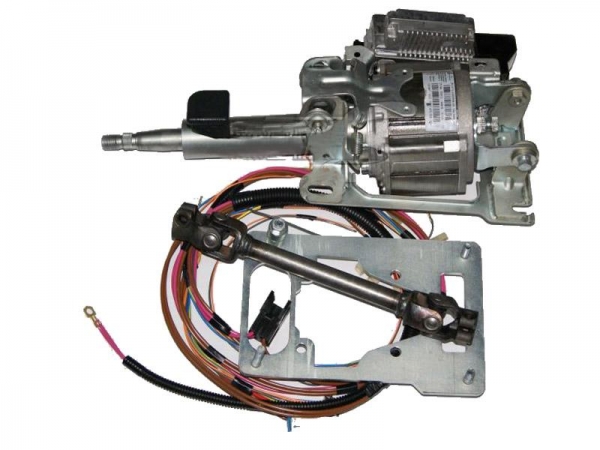

Комплект для замены

Все, когда все необходимые компоненты готовы, и вы настроились на работу, можно приступать.

  1. Поскольку речь идет о работе с электрической системой, обязательно снимите минусовую клемму с аккумуляторной батареи.
  2. Снимите рулевое колесо, демонтируйте защитный кожух и подрулевые переключатели. Не забудьте про демонтаж соединительной колодки вместе с переключателями.
  3. Открутите накладку приборной панели, снимите приборную комбинацию. Так вы сможете затем подключить проводку управления от электроусилителя.
  4. Снимите замок зажигания. Здесь будьте аккуратными. Многие в спешке срывают шлицы ботов крепления.
  5. Демонтируйте рулевой вал.
  6. Теперь перед вами разобранная конструкция, где явно выделяются достаточно длинные шпильки. Их следует укоротить. В противном случае шпильки упрутся в новый механизм электроусилителя.
  7. Установите переходную пластину. Для ее монтажа передние гайки подойдут старые. При этом задние болты обязательно замените. Их размер должен составлять 4,8 на 50 миллиметров и подходить под ключ на 10.
  8. Если установочную пластину отыскать не удалось, опираясь на чертежи ниже, можете изготовить ее своими руками.
Читайте также:  Трубки радиатора печки ваз 2107

  • Настало время подключить проводку.
  • Практика владельцев ВАЗ 2109 показывает, что проводку на аккумуляторную батарею удобнее всего выводить через отверстия, предназначенные для шлангов гидрокорректора оптики.

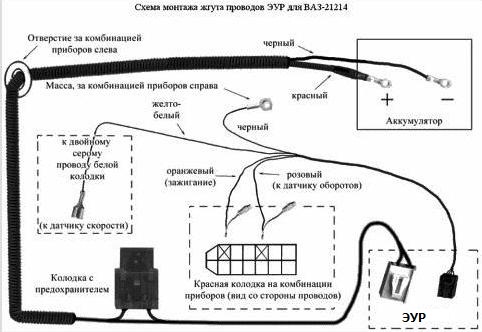

  • Остальная часть проводки идет на приборную панель, где подключение следует выполнять согласно этой схеме.

  • Закрепите кардан электроусилителя на рейке, но не затягивайте фиксирующий болт. Делаем примерку электроусилителя руля. Карданчик, который идет в комплекте, немного не подходит по длине. Тут лучшим решением будет увеличение посадочных гнезд на усилителе. Это позволит сдвинуть его в сторону карданчика.
  • Соберите колонку и приборную панель, действуя в обратной демонтажу последовательности.
  • Ни в коем случае не забудьте подключить разъемы к командному блоку усилителя.
  • Возвращайте на аккумулятор минусовой провод, запускайте мотор и проверяйте, как на вашей девятке работает приоровский электроусилитель рулевого управления.

Процесс установки

Покатался я на отцовой калине и понял, что от прогресса не уйти, тем более, что планирую рейку менять на 3,2, а то и на 2,5 оборота, а без усилителя вообще не жизнь будет. Покупал в стингере. В комплекте все необходимое:
1. Сам усилитель(новой модели, не глючный короче).
2. Переходник.
3. Рулевой вал.
4. Проводка.
От себя:
1. По механике проблем не вижу.
2. По электрике надо искать схему подключения.

Начал разбирать:
1. Снял рулевой кожух (да ничего сложного).
2. Отсоединил и снял все переключатели (дворники и свет).
3. Снял замок зажигания(первая проблема — болты зубилом откручивать надо, так как граней нет (!).
4. Зубилом расправил хомут крепления вала и рулевой рейки (у моторного щитка).
5. Зубилом открутил два болта крепления рулевой колонки (тоже весьма неудобно).
6. Открутил остальное крепление рулевой колонки (две гайки на 13).
7. Снял рулевую колонку (почему не снял сразу руль? — он у меня не стандартный, за него тянул когда колонку с рейки срывал, к тому же он через переходник крепится, в тиски зажму и через втулку выбью).
8. Надел вал на ЭУР (посадочные места зубилом расширил).
9. Примерил переходник и понял что шпильки крепления колонки (с которых гайки на 13 скручивал) нужно укорачивать (иначе в ЭУР упираются).
10. Отмерил чтоб лишь чутка из гайки выходили и отпилил (можно пользоваться болгаркой, я обошелся пилой и напильником).
11.наживил ЭУР (через переходник конечно, переходник затянул).
12. Соединил вал ЭУРа с рейкой.
13. Затянул крепление ЭУРа к переходнику (четыре гайки на 13 плюс гровера).
14. Поставил на место замок зажигания (использовал болты под шестигранник, так удобнее).

Читайте также:  Как на дроме узнать среднюю цену авто

Фото:
1. Штатная рулевая колонка без кожуха.
2. Крепление рулевой колонки.
3. ЭУР на своем месте).

По механике:
Купил:
1. Переходник на руль(для приоры).
2. Блок подрулевых переключателей(тоже от приоры)
3. Кожух рулевой колонки от приоры(пока его нету).
все поставил, правда пока с звуковым сигналом не разобрался, но это на днях сделаю)).

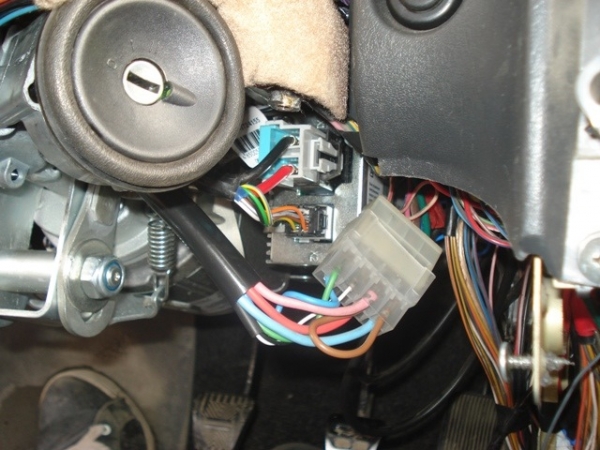

Электрика:
1. Протянул силовые провода к аккуму (плюс с предохранителем, минус просто провод).
2. Прикрутил массу(черный тонкий провод управления ЭУР, прикрутил под комбинацией приборов).
3. Подсоединил провода к комбинации приборов.
3.1. Оранжевый провод из красной колодки к первому от блока ЭУР-двойной желтокрасный(фото 2).
3.2 Серый+желтый провода из красной колодки к третьему от блока ЭУР-синий (фото 4).
3.3 Коричнево-красный из белой колодки ко второму от блока ЭУР-коричневый(фото 3).
На фото 5 снизу вверх:
1. Желто-кросный.
2. Коричневый.
3. Синий.
3.4 Там еще провода есть, для k-line и так далее, я их не подключал (проводка-то для приоры, в Самаре не предусмотрено).
4. Все собрал.

Теперь ощущения:
1. Да супер все
2. На малых скоростях просто сказка)
3. С ростом скорости отключается и машинка рулится как раньше (то есть, четкая и внятная обратная связь).
4. В отличие от ранних Калиновских ЭУРов этот, в отключенном состоянии, свое присутствие ничем не выдает (я его вообще не чувствую).

Недостатки:
1. Из-за переходника руль опустился(не смертельно, но все же).
2. Пулевая колонка удлинилась, руль стал ближе к водителю (в принципе, все лечится регулировкой сидушки и я при своих 186см неудобства не испытал).
3. Руль перекрывает комбинацию приборов.

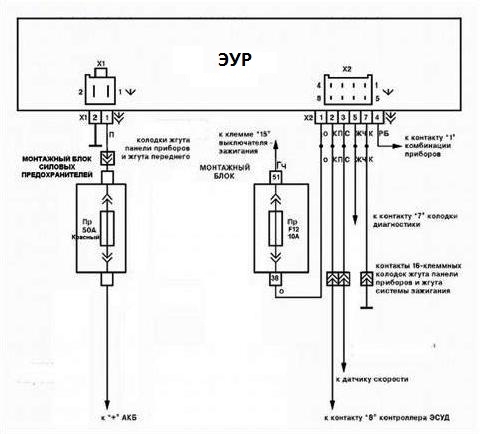

К схеме:
1. Жгут электроусилителя;
2. Предохранитель цепи питания ЭУРУ;
3. Диагностические контакты жгута ЭУРУ;
4. ЭУРУ;
5,6,7 — соединительные колодки жгута электроусилителя, присоединяемые к проводам жгута панели приборов, отсоединённым от колодок к комбинации приборов;
8. Колодка (красного цвета) жгута панели приборов к комбинации приборов;
9. Колодка (белого цвета) жгута панели приборов к комбинации приборов;
10. Колодка сигнализатора;
11. Клемма заземления.

От себя:
ЦВЕТ ПРОВОДОВ ЭУРа МОЖЕТ ОТЛИЧАТЬСЯ.

1. Кнопка: ну на штатное место ее поставить не реально, так что, пришлось думать. Задача была сохранить кнопку, не резать проводку да расположить ее в удобном месте-в итоге она теперь на щитке. Мне удобно.
2. Наклон рулевой колонки: подставил шайбы под дальние крепежки (что ближе к моторному отсеку) ЭУРа с переходником, с ними изменился угол наклона рулевой колонки и руль перестал перекрывать комбинацию приборов
