Ниссан Альмера Классик. Системы вентиляции, отопления и кондиционирования

ОСОБЕННОСТИ КОНСТРУКЦИИ
——————

На автомобиле Nissan управление системой отопления и вентиляции салона выполнено автономно от системы кондиционирования воздуха при выполнении функции обогрева и вентиляции салона, удаления инея и конденсированной влаги с ветрового стекла, а также обдува стекол дверей. В то же время основные элементы отопителя работают и при включении кондиционера. Узлы отопителя и теплообменник испарителя кондиционера выполнены в одном блоке.
Основные узлы отопителя:
— теплообменник отопителя (радиатор), предназначенный для нагрева поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
— вентилятор с электрическим приводом (нагнетатель), обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера;
— заслонка регулятора температуры воздуха, поступающего из отопителя в салон, от изменения положения которой зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, про-ходящего в обход теплообменника;
— заслонки распределения воздуха, поступающего в салон из отопителя по воздуховодам отопителя или для обдува ветрового стекла.
Назначение и работа органов управления кондиционером подробно описаны в разд. 1 «Устройство автомобиля», см. «Отопление (кондиционирование)и вентиляция салона»

Рис. 12.1. Блок управления системой отопления, вентиляции и кондиционирования: 1 — переключатель режимов работы вентилятора; 2 — выключатель режимов работы вентилятора; 3 — клавиши распределения потоков воздуха; 4 — регулятор температуры воздуха; 5 — выключатель обогрева ветрового и заднего стекол; 6 — выключатель кондиционера

Переключатель 1 (рис. 12.1) режимов вентилятора работает независимо от положения клавиш 3 распределения потока воздуха и регулятора 4 температуры, а также управляет скоростью вентилятора, изменяя напряжение в цепи питания электродвигателя.
В систему кондиционирования воздуха входят следующие элементы.
Компрессор с ременным приводом от шкива коленчатого вала двигателя. В шкив компрессора встроена фрикционная электромагнитная муфта, отключающая вал компрессора от шкива или соединяющая их при работе кондиционера по сигналу электронного блока управления двигателем. При работе компрессор сжимает пары хладагента, поступающие к нему из теплообменника испарите-ля, до высокого давления. Температура паров хладагента на выходе компрессора значительно выше, чем на входе.
Редукционный клапан встроен в компрессор и выполняет защитную функцию, срабатывая при увеличении давления на выходе компрессора более допустимого значения. Причиной срабатывания редукционного клапана может быть отказ выключателя высокого давления, электрического вентилятора и т.п.
Теплообменник конденсатора, расположенный перед радиатором системы охлаждения двигателя и снабженный змеевиком с развитым оребрением для быстрого охлаждения и конденсации сжатых компрессором до высокого давления паров хладагента.
Дроссельный патрубок с сетчатыми фильтрами на входе и выходе установлен в трубопровод, подводящий жидкий хладагент к теплообменнику испарителя. Дроссельное отверстие в патрубке ограничивает расход жидкого хладагента и снижает давление в испарителе. После остановки двигателя жидкий хладагент продолжает некоторое время перетекать через дроссельный патрубок из зоны повышенного давления в зону низкого давления. Протекание жидкости через дроссельное отверстие сопровождается характерным шипящим звуком, который прослушивается в течение 30-60 с после остановки двигателя и не свидетельствует о неисправности.
Теплообменник испарителя. Жидкий хладагент теплообменника конденсатора через дроссельный патрубок поступает в тепло-обменник испарителя, расположенный в блоке отопителя. В теплообменнике жидкость переходит в газообразное состояние, поглощая тепло. Влага, содержащаяся в воз-духе, поступающем к теплообменнику, конденсируется на нем, стекает с испарителя и удаляется из блока отопителя Из теплообменника испарителя газообразный хладагент с примесью небольшого количества жидкой фракции хладагента и капель холодильного масла поступает в ресивер, который подключен к выходному трубопроводу испарителя.
Ресивер. В нижней части корпуса ресивера находится емкость с поглотителем паров воды из паров хладагента, которые, освобождаясь от влаги, через специальное отверстие в заборной трубке смешиваются с холодильным маслом. В верхней части корпуса ресивера расположены штуцера для присоединения трубопроводов. Ресивер неремонтопригоден и должен быть заменен только в сборе.
Схема движения хладагента в системе кондиционирования воздуха приведена на рис. 12.2.

Рис. 12.2. Схема движения хладагента в системе кондиционирования воздуха: 1 — компрессор кондиционера; 2 — теплообменник конденсатора; 3 — дроссельный патрубок; 4 — теплообменник испарителя; 5 — ресивер; 6 — поглотитель влаги в ресивере; 7 — отверстие для смешения паров хладагента с холодильным маслом; 8 — редукционный клапан в компрессоре; А — жидкий хладагент под высоким давлением; В — жидкий хладагент под низким давлением; С — газообразный хладагент под высоким давлением; D — газообразный хладагент под низким давлением

ПРЕДУПРЕЖДЕНИЯ: Все работы по ремонту системы кондиционирования следует выполнять только при полностью разряженной системе.
Так как пары хладагента вредны, рекомендуется разряжать и заряжать систему с использованием специального оборудования, имеющегося на специализированных сервисах по обслуживанию систем кондиционирования.

Доброго времени суток!
Все владельцы NISSAN ALMERA CLASSIC сталкивались с запотеванием салонных окон, особенно в дождливую погоду…

Столкнулся и я. Мазать окна пеной для бритья мне не хотелось,
нужно было кардинальное решение проблемы.

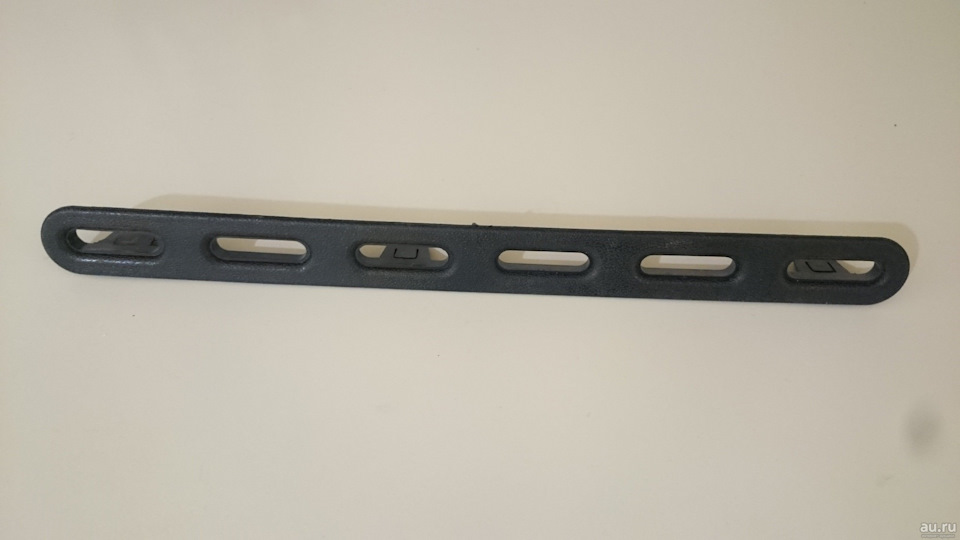

Проштудировав интернет были куплены две решётки потолка 2108 (каталожный номер 21085702140)

и одна решетка капота 2106.( каталожный номер 2103-8402076/77 )

Сняв заднюю полку в альке ( снимаем диван, снимаем спинку сиденья, снимаем накладки задних стоек, откручиваем крепления isofix, после этого снимаем дополнительный стоп- сигнал- там просто, отодвигаем его на себя и вытаскиваем, отключаем его от фишки питания, затем нужно вытащить пистоны- я выдавливал из из багажника).
Всё- полка в наших руках.
Предварительно разместив отверстия под дефлекторы маркером, берём сапожный нож и греем его на газу, чтоб проплавить- прорезать этот карпетный пластик. Затем просто вставляем эти воздуховоды в панель.
Не пугайтесь рваным, плавленым краям отверстия- дефлектор в лицевой части немного пошире, он все закроет при установке.
Далее собираем все на место,

Системы вентиляции, отопления и кондиционирования воздуха, установленные на автомобиле, эффективно действуют при закрытых окнах и представляют собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воз¬духа. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

ПРИМЕЧАНИЕ: Систему кондиционирования воздуха устанавливают на часть автомобилей.

Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.
Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой отопления (кондиционирования) и вентиляции.

Для изменения температуры поступающего в салон воздуха перемещайте ползун регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды.

Для увеличения интенсивности подачи воз¬духа в салон во время движения и обеспечения подачи воздуха в неподвижный автомобиль включите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.

Для изменения направления подачи воздуха нажмите на соответствующую кнопку блока управления потоками (снизу от кнопки загорится контрольная лампа), выбрав один из следующих вариантов (слева направо):
— подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
— подача воздуха в верхнюю и нижнюю части салона (через боковые и центральные сопла панели приборов, а также через нижние сопла корпуса отопителя);
— подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя, а также через нижние сопла корпуса отопителя);
— подача воздуха на ветровое стекло и в нижнюю часть салона (через сопла обдува ветрового стекла);
— подача воздуха на ветровое стекло (через сопла обдува ветрового стекла).

Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера (если он установлен на автомобиле). При включении кондиционера в кнопке загорится контрольная лампа. Для выключения кондиционера повторно нажмите на кнопку (контрольная лампа погаснет).

ПРИМЕЧАНИЕ: Кондиционер не включится, если переключатель режимов работы вентиля¬тора установлен в положение «О» (выключен). Это не является признаком неисправности, а предусмотрено конструкцией.

ПРЕДУПРЕЖДЕНИЕ: Включение кондиционера во время работы двигателя в тяжелых условиях (затяжные подъемы, интенсивное городское движение и пр.) может привести к перегреву двигателя. Следите за показаниями указателя температуры охлаждающей жидкости: если температура превышает допустимое значение, выключите кондиционер. При длительных поездках в условиях городского движении эффективность работы кондиционера может снизиться из-за напряженного теплового режима двигателя. Это не является признаком неисправности, при движении в нормальных дорожных условиях кондиционер будет работать по-прежнему эффективно.

Для включения режима рециркуляции на¬жмите на соответствующую кнопку (снизу от кнопки загорится контрольная лампа). При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при повышенной запыленности и загазованности окружающего воздуха.

ПРЕДУПРЕЖДЕНИЕ: Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

В зависимости от различных комбинаций включения переключателей и кнопок блока управления система отопления и вентиляции работает в следующих основных режимах:

— максимальные режим охлаждения. Используется в жаркую погоду и после продолжительной стоянки на солнце для быстро-го охлаждения воздуха в салоне. В этом случае перед включением кондиционера рекомендуется ненадолго открыть окна, что¬бы удалить из салона нагретый воздух. Кондиционер и режим рециркуляции воздуха должны быть включены;

— нормальный режим охлаждения. Используется при поездках по городу и за городом при умеренно теплой погоде. Кондиционер должен быть включен, режим рециркуляции — выключен;

— режим вентиляции. Используется для проветривания салона. Скорость работы вентилятора отопителя можно изменять по желанию;

— максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки. Кондиционер должен быть выключен, а режим рециркуляции — включен;

— нормальный режим отопления. Используется в холодное время года для под-держания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления. Кондиционер и режим рециркуляции воздуха должны быть выключены;

— режим удаления влаги или инея с ветрового стекла. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха. Кондиционер должен быть включен, а режим рециркуляции — выключен;

— режим обдува ветрового стекла и стекол передних дверей. Применяется для предотвращения запотевания стекол при повышенной влажности воздуха. Кондиционер может быть включен или выключен. Режим рециркуляции должен быть выключен.

ПРИМЕЧАНИЕ: Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при выключенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воз¬духа может вызвать конденсацию влаги.

ПОЛЕЗНЫЕ СОВЕТЫ: Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите обогрев стекла.

При включении обогрева заднего стекла загорится контрольная лампа в кнопке. Обогрев будет выключен автоматически примерно через 15 мин. Для принудительного выключения обогрева заднего стекла повторно на¬жмите на кнопку (контрольная лампа погаснет).
Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.

ПРИМЕЧАНИЕ: Обогрев парковочной зоны стеклоочистителей ветрового стекла и обогрев наружных зеркал заднего вида включается при включении обогрева заднего стекла.
