В кабине предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей, а выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.
При принудительной вентиляции, закрытых окнах и люке крыши наружный воздух не нафеваясь нагнетается в кабину вентилятором отопителя. Проходя через корпус отопителя и минуя его радиатор, воздух попадает в салон. Для этого нижнюю ручку на панели управления переводим в крайнее левое положение и включаем электровентилятор. Направление потоков воздуха по са-
лону регулируется поворотными дефлекторами.
Принудительной вентиляцией следует пользоваться в жаркую погоду при малых скоростях движения и па стоянках. На скорости свыше 50 км/ч салон вентилируется и при выключенном электровентиляторе только за счет скоростного напора воздуха. Отапливается кабина (салон) горячим воздухом. Проходя сквозь радиатор отопителя (включенный в систем)- охлаждения двигателя параллельно основному радиатору), воздух нафсвается и подается в салон. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморезами. В кожух установлены радиатор, электровептилятор и две центральные заслонки, связанные между со-
 |
Панель управления отоплением и вентиляцией: 1 — регулятор распределения воздушного потока; 2 — выключатель электровентилятора основного отопителя; 3 — выключатель электровентилятора и электронасоса дополнительного отопителя; 4 — регулятор температуры воздуха
Основной отопитель: 1 — воздуховод подачи воздуха в ноги водителя; 2 — колодка проводов электродвигате
ля вентилятора; 3 — кожух отопителя; 4 — колодка жгута проводов панели управления отоплением и вентиляцией; 5 — колодка жгута проводов для подключения электропривода крана отопителя; б — трос привода центральных заслонок; 7 — правый блок заслонок; 8,10 — рычаги привода заслонок правого и левого блоков; 9, 15 — соединительные тяги заслонок правого и левого блоков; 11 — воздуховод подачи воздуха в ноги пассажиров переднего ряда сидений; 12 — кронштейн крепления оболочек тросов привода заслонок; 13 — трос привода заслонок распределения воздушного потока на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений; 14 — трос привода заслонок распределения воздушного потока к центральным и боковым вентиляционным решеткам; 16 — панель управления отоплением и вентиляцией; 17 — поперечина кронштейна крепления отопителя; 18 — левый блок заслонок
Элементы основного отопителя: 1 — заслонка распределения воздушного потока на обдув левой части ветрового стекла, стекла левой передней двери и в ноги водителя; 2 — заслонка распределения воздушного потока к центральной и боковой вентиляционным решеткам; 3 — левая часть кожуха отопителя; 4 — электровентилятор; 5 — верхняя часть кожуха отопителя;
6 — центральные заслонки; 7 — правая часть кожуха отопителя; 8 — резистор электровентилятора; 9 — диффузоры правого блока заслонок; 10 — воздуховод; 11 — заслонка распределения воздушного потока на обдув правой части ветрового стекла, стекла правой передней двери и в ноги передних пассажиров; 12 — заслонка распределения воздушного потока к центральной и боковой вентиляционным решеткам; 13 — облицовка радиатора отопителя; 14 — радиатор отопителя; 15 — пластмассовый кронштейн крепления панели управления отоплением и вентиляцией; 16 — соединительные тяги заслонок; 17 — левый блок заслонок в сборе
Вентилятор отопителя — центробежный, установлен на валу электродвигателя . Электродвигатель вентилятора — коллекторный, постоянного тока. Частота вращения регулируется четырехпозиционным переключателем (позиции — выключено, I , II и III скорости вращения вентилятора). В зависимости от выбранного скоростного режима электородвигатель подключается к источнику питания напрямую или через двухступенчатый резистор.
Охлаждающая жидкость подводится к радиатору отопителя через кран с электроприводом. Выключатель крана совмещен с регулятором температуры воздуха. Если рукоятка регулятора повернута в крайнее положение синего сектора — кран закрыт, а весь воздух, поступающий в отопитель, прохо-
дит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. Л при нахождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных положениях — кран открыт, режим отопления включен. Плавную регулировку температуры воздуха обеспечивают центральные заслонки, которые соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воздушного потока, поступающего в отопитель, через радиатор, а другую часть — в обход радиатора. Чем больше воздуха поступает через радиатор, тем выше температура воздуха. Когда рукоятка регулятора температуры находится в крайнем положении красного сектора, весь воздушный поток направляется через радиатор.
Два блока заслонок распределяют воздушные потоки по воздуховодам панели приборов. Наружные заслонки регулируют потоки, направленные на обдув ветрового стекла, сге- кол передних дверей, в ноги водителя и пассажиров переднего ряда сидений. Внутренние заслонки блоков регулируют потоки, направленные к центральным и боковым вентиляционным решеткам панели приборов (дефлекторам). Диалогичные заслонки правого и левого блоков попарно соединены между собой двумя тягами. Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы заслонок правого и левого блоков. Управление заслонками блоков выполняется регулятором рас-
пределения воздушного пото — ка, с которым заслонки связаны двумя тросами.
В системе отопления автомобилей с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель. При включении его элекгровен- тилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсивность прогрева кабины (салона). Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения.
Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом. Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления. Поэтому вместе с дополнительным отопителем устанавливается электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей. Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на нравом лонжероне. Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч). На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель. Дополнительный отопитель устанавливается в автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле 1 A 3-32214 — на полу, за пассажирским сиденьем кабины, а в автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.
Дополнительный отопитель: 1 — крышка кожуха; 2 — кожух отопителя;
3 — радиатор отопителя; 4 — скоба; 5 — прокладка фланца; 6 — вентилятор; 7 — фланец электродвигателя; 8 — реостат; 9 — колпак; 10 — электродвигатель; 11 — гайка вентилятора; 12 — кронштейн отопителя
СОВЕТЫ БЫВАЛЫХ
В 1988 году в Таджикистане купил старый VAZ 2101 и своим ходом поехал в Москву. По дороге ночью лопнул бензиновый шланг под капотом, хорошо, что вовремя это обнаружил, а то бы горел.
После демобилизации в годы перестройки восстановил старенький УАЗ и занялся перевозкой грузов. Два года назад купил «Газель» и наездил уже 115 тыс. километров по разным дорогам. Страдал от холода в кабине, пока не установил дополнительный радиатор. Знакомые, которые последовали моему примеру, посоветовали написать в «За рулем», чтобы этим решением могли воспользоваться и другие водители.
Автор лучшего совета получает от редакции премию 5000 рублей, а от компании Zoom Energy Corp. — набор автокосметики из зимней серии Turtle Wax®:
«Силиконовый спрей», «Быстрый старт» (go start), размораживатели замков и стекол.
В «Газели» ГАЗ-3302 многие водители на зиму заклеивают скотчем вентиляционные сопла в кабине, чтобы защититься от холодного воздуха, который идет мимо радиатора отопителя. В магазинах даже появились крышки для этого. Но уплотнение воздуховодов мало что дало. Я решил поставить еще один радиатор отопления, причем ближе к месту забора воздуха — в коробе воздухозаборника.
Чтобы добраться до него, снял панель приборов, два воздуховода, переднюю накладку. Отпустив две верхние гайки отопителя, снял четыре зажима крепления короба и извлек его. Удалив заслонку, закрепил в нем второй радиатор и соединил его последовательно с основным шлангами, для которых просверлил отверстия в стенке. Все щели заткнул поролоном.
Результат превзошел ожидания: в машине стало тепло, даже без включения вентилятора, который, кстати, утомляет шумом в дальней дороге.
От отдела эксплуатации
В кабине «Газели» зимой действительно холодно. Есть несколько способов, как утеплить салон: установка фирменного автономного обогревателя, независимых «печек» и т. п. Однако устройства эти дорогие, да и монтаж непрост. Предложенный вариант А. Круглова, на наш взгляд, разумное решение.
При замене выпускной системы в VAZ 2107 обратил внимание на то, что она провисает в средней зоне. Это создает дополнительную нагрузку на соединения и сварные швы труб и глушителей, сокращая срок службы этих деталей. Чтобы разгрузить их, штатным резиновым ремнем подвесил второй (задний) дополнительный глушитель. Для нижнего его крючка просверлил во фланце глушителя отверстие, а верхний ввел в отверстие для слива воды в усилителе пола. За три года эксплуатации система не провисла и не повредилась.
Б. ШАФАРЕНКО, Московская обл., Люберцы
В холодное время года многие водители закрывают решетку радиатора всякими фартуками, картонками и т. п., чтобы защитить моторный отсек от переохлаждения. Все это не украшает машину. Гораздо лучше она выглядит с защитными экранами из оргстекла (фото) или других жестких материалов.
Ставить и снимать их легко и быстро, если сделаете крепление, показанное на снимке. Болты с резиновыми или пластмассовыми шлангами соответствующего диаметра достаточно лишь задвинуть между ребрами решетки.
Рано или поздно в «Оде» Izh 2126 пластмассовая кнопка рычага стояночного тормоза, подпираемая пружиной, срывается со штока — не выдерживает резьба. Закрепить кнопку проще всего, вплавив в нее гайку М5. Для этого наворачиваем ее на винт М5 и, разогрев пламенем зажигалки, вдавливаем в кнопку.
В «Оде», а также в большинстве японских автомобилей с «нижней» рулевой рейкой без приспособлений трудно отворачивать рулевые тяги.
Для этих целей сделал ключ, показанный на рисунке, и успешно пользуюсь им не один год. Чтобы вывернуть тягу, надеваю на нее ключ-приспособление. При этом отсоединяю рулевой наконечник и снимаю пыльник. Затянув винт приспособления на лыске тяги, отворачиваю ее, для чего вставляю в отверстие трубы подходящий стержень-вороток. Этим же приспособлением и вворачиваю тягу.
Возможность регулировать длительность паузы между ходами щеток стеклоочистителя в VAZ 2108, 2109 с помощью переменного резистора номиналом 22 кОм, как предложил В. Красавский (ЗР, 2003, № 8), хорошее решение. Однако часть машин снабжена реле 526.3747–08 без вывода R, к которому подсоединяют резистор. В этом случае разрезаю желтый с зеленой полосой провод (он подходит к выводу переключателя режимов работы стеклоочистителя) и в разрыв подсоединяю резистор. Закрепляю его в удобном для пользования месте. Длительность паузы теперь можно устанавливать от 4 до 17 секунд.
Содержание статьи:
1. Замена мотора печки на Газель Бизнес
Расскажу все по порядку. Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки. На него садиться пыль и влажность, в конце чего его плата замыкается, и он выгорает полностью, и у меня ещё утащил с собой мотор печки. Единственный способ защиты от этой беды — это установка фильтра. Без фильтра через два три года все столкнуться с этой бедой. На Резисторе регуляторе у меня за полгода было очень много пыли, и он просто весь расплавился. Ремонтов по этим резисторам очень много, а вот замена моторов печки пока редкость. Но это только пока. Единственное спасение — это этого ФИЛЬТР САЛОНА. Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО!
Ладно, все по порядку.
Начинаем разбирать торпеду.
Дальше, торпеду сняли…
Вот резистор регулятор скорости мотора. К нему можно подлезть только, сняв торпеду полностью.
Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор, подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня. Нужно снять, железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона (я подумал, что это ни когда обратно не соберется).

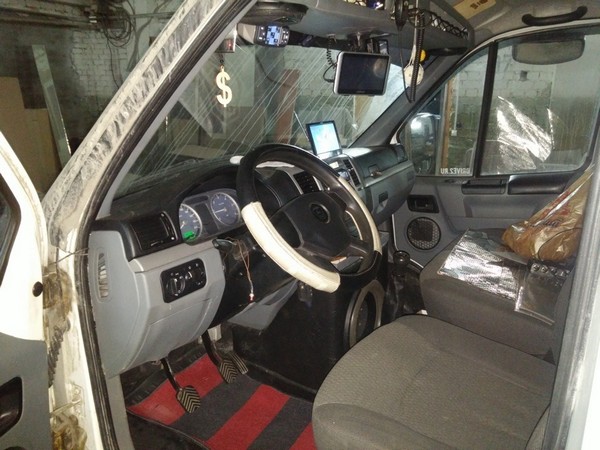

Достали печку из машины, вот так выглядит солон без печки.
Вот так выглядит печка на верстаке.
Дальше саму печку нужно располовинить, чтобы достать от туда Итальянский мотор.
Кстати вот он.

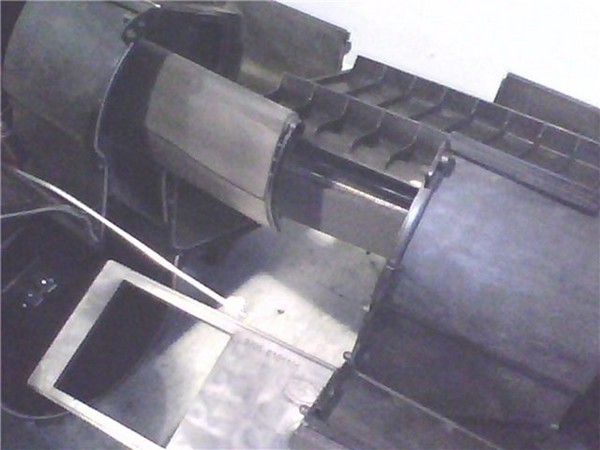

Разбираем печку.
Вот так внутри печки выглядит электронный резистор печки
.
Во общем, все заменили. Кстати, при разборке печки нашли заводской косяк — шланг радиатора был перетянут наглухо креплением печки и как ОЖ поступал в радиатор. Для меня была просто загадка, ещё бы немного и шланг печки разорвался бы на две половины и было бы весело. Кстати, не включать мотор печки при прогреве машины ничем не поможет. Пока тепло дойдет от мотора печки от радиатора, должно пройти часа 2. Особенности конструкции. Только фильтр нам поможет.
Кстати есть один плюс из всего этого. Чтобы вынуть радиатор из печки, достаточно снять все бардачки, открутить один воздуховод и открутить радиатор печки и вынуть его в бок как кассету и все. И при этом ни нужно разбирать всю торпеду. Займет по времени, замена радиатора всего один час.
Белый воздуховод держится на двух само резах. Дальше снять шланги и открутить само резы радиатора и вынуть его как кассету.
2. Доработка отопителя (печки) в Газели старого образца
Отопитель Газели, образца выпуска до 2003 года, функционирует не эффективно, владельцы таковых знают. А когда мне попал в руки, вполне хороший радиатор от "классики" — сразу пришла мысль, доработать отопитель Газели. Плюсом было то, что панель была снята для покраски.
Этот тюнинх, был проведён одним из прежних хозяев авто, для предотвращения задува холодного воздуха в салон, в связи с особенностями конструкции отопителя.
Извлекаем всё это дело, чтоб не сорить в салоне
Вот третий радиатор в Комби …Проводим чистку, диагностику и смазку электродвигателя … По стыкам отопителя заранее проходим силиконовым герметиком…

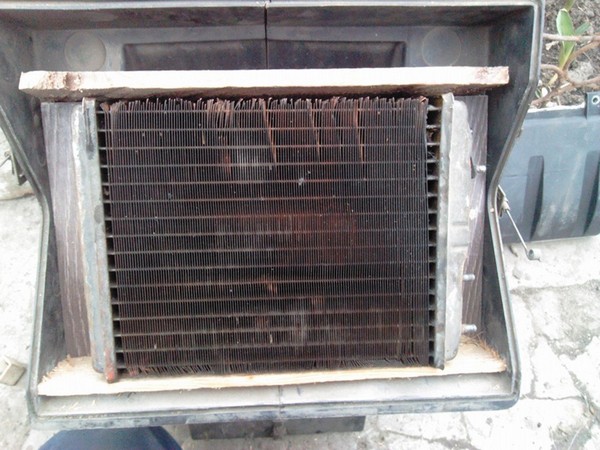

Не сложные столярные работы под верхней крышкой отопителя из подручного материала, для помещения радиатора …
Монтажной пеной проходим по периметру …
Вид сверху. Герметичность теперь 100% …
Вид слева. Со стороны водителя. ВНИМАНИЕ! В моём случае шланги подключения будут походить именно со стороны водителя! Но можно повернуть на другую сторону, с небольшой корректировкой крепления троса заслонки.
Вид со стороны водителя …
Готовый к установке, собранный отопитель с двумя радиаторами а/м Газель. Вид со стороны двигателя.
3. Ремонт электронного регулятора частоты вращения мотора печки Газ Газель
Собственно, проблема появилась в конце весны. Разрядился аккумулятор в ноль, и сразу после этого, отказался работать электронный регулятор частоты вращения мотора печки. Т.е., мотор постоянно был включен на максимальные обороты. Отключить его можно было только вытащив предохранитель. Электронный регулятор стоит внутри печки, чтобы его поменять надо полностью снять торпеду. В сервисе по разным данным такой ремонт стоит от 6 до 10 тыс. рублей. В общем, желание ехать в сервис отпало сразу, но и перспектива разбирать все самому не радовала. Сама деталюшка копеечная 600 рублей. Перерыл все форумы и везде писали, что надо разбирать. Где-то вычитал, что до разъема, который идет на мотор печки, можно добраться из-под капота, через воздухозаборник. И потихоньку созрело решение. Зачем все разбирать если можно продублировать данную цепь. Оставалась одна проблемка как охлаждать регулятор, иначе он быстро выйдет из строя. Решение было найдено достаточно простое, поставить куллер от компа.
Вырезал заготовку для корпуса регулятора
Поставил на корпус вентилятор
Встроил плату регулятора.
Готовый блок разместил снизу под бардачком. (фото через правую торцевую заглушку)
Подключение к мотору печки
Подключение управляющего провода
Все установлено на место и подключено. Работает точно также, как и штатная схема. Еще один плюс, качество наших запчастей не самое лучшее и если после штатного ремонта регулятор через некоторое время накроется по новой, то придется повторять сей дорогостоящий ремонт. В моем варианте на ремонт уйдет минут 20 и стоимость запчастей минимальна. Регулятор частоты вращения 600 руб., куллер 200 руб. и по мелочи 200-300 руб.

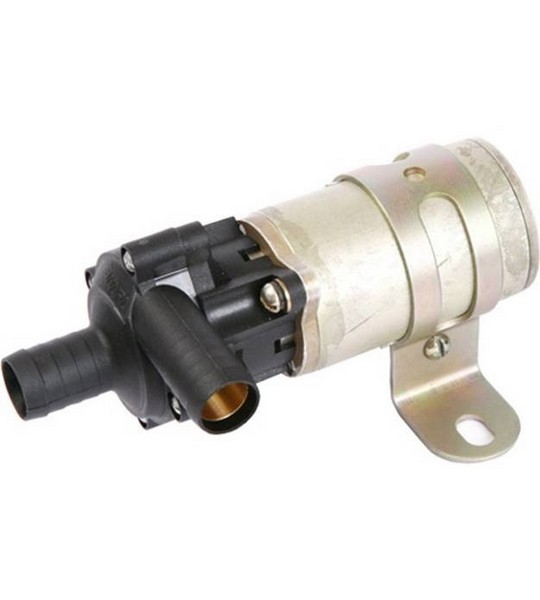

4. Установка дополнительного электро-насоса на печку Газ Газель
Из проблем с двигателем стала завоздушиваться печка и не грела, т.к радиатор отопителя выше расширительного бачка. После 2х дней поездок в ледяной машине, решил не рисковать здоровьем, и как-то решить проблему. По совету отца приобрел на рынке дополнительную электро-помпу за 1000р., чтобы прогонять воздушную пробку и нагонять тосол в отопитель.
Прежде чем ставить, желательно разобрать и промазать герметиком, чтобы наверняка не потекла. Я только подтянул болты, т.к не было герметика сначала.
Открыв капот, начал думать куда ставить. В итоге поставил на раму, со стороны впускного коллектора — встал, как родной, даже отверстия в раме совпали.
Подключил на вход печки и газового редуктора (стоит параллельно отопителю). Пришлось докупить 40 см шланга (40р), герметик (30р) и кнопку включения с колодкой (120р), провод и гофра были дома. Далее, начал подключать проводку. Кстати, для такого насоса есть специальный разъем, который находится у правой фары + появляется при включении печки. Я питание взял с блока предохранителей от печки (+ появляется при включенном зажигании). Далее, на кнопку и под капот к насосу, также подключил габариты на кнопку (+ взял от соседней кнопки). Все подключил, собрал -работает.
верхняя кнопка, пока взял такую, с нужной картинкой не нашел, потом заменю, а эту поставлю по предназначению
Результатом очень доволен, всем советую-воздушную пробку прогнало сразу, при включении насоса печка жарит конкретно, горячий воздух уже при 40градусах т.е. салон можно прогреть раньше, чем двигатель, так же хорошо помогает сбросить температуру при перегреве двигателя.
Из минусов температура может упасть на 20 градусов при включении (но потом поднимается обратно) и дольше прогревается двигатель на холодную если включить сразу. Я пользуюсь ей периодически по мере необходимости, в остальное время хватает штатной системы.
5. Замена моторчика печки Газель 2,8 Cummins (next)
На днях завизжал моторчик печки Газель 2,8 Cummins. На старой газели менял минут за 20. Тут, думал, также, но не тут-то было. Тут — все серьезно. Неделю гонял, тянул до выходных, и они настали.
В принципе, ничего сложного в замене моторчика печки нет, но есть места, где придется попотеть — это 2 болтика, закрученные изнутри, а доступа практически нет
доступ через щиток приборов
доступ через нижний бардачок но туда даже рука не лезит
пришлось выковыривать воздуховоды
почему нельзя с этой стороны болтики сделать
вот так было закручено
утром заехал купил новый 4300 р. и начал собирать.

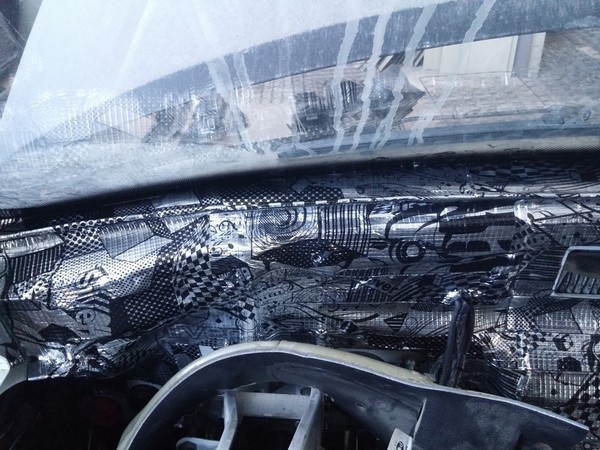

раз пошла такая пьянка, и все разобрана надо наклеить шумку.
На разборку потратил 5 часов не спеша. На сборку — 11 тоже не спеша. Те 2 хитрые болты закручивать не стал и один вот тут
туда даже пальцы не лезут
ну и готовый вариант
кстати пока собирал потерял клавишу догревателя.
Глаза боятся а руки делают.
