ВАЗ 2115 | Снятие и установка на место поддона картера

Снятие и установка на место поддона картера

9. Там где имеется, работая из-под автомобиля, отболтите и снимите скобу нижней опоры двигателя и упорной штанги. 10. На ранних моделях, отболтите скобу трубки измерительного щупа (если установлена) и извлеките трубку с манжетой из задней части поддона картера. 11. Там где имеется, отсоедините провода датчика уровня масла, затем отвинтите установочные болты и снимите датчик с поддона картера. Снимите прокладку. 12. Там где имеются, отдайте болты и снимите с поддона картера скобу и трубку возврата масла к блоку системы турбонаддува. 13. Под автомобилем опустите вниз брызговик для обеспечения доступа к двум резиновым пробкам на дне блока трансмиссии. Выковырните пробки и с помощью торцевого ключа с удлинителем отдайте задние болты крепления поддона картера к блоку цилиндров. 14. Работая под правым крылом, снимите переднюю и заднюю панели для обеспечения доступа к задней части двигателя. 15. С помощью торцевого ключа отдайте болт крепления упорной штанги арки правого крыла к подрамнику. 16. Отдайте и снимите 2 болта крепления правого переднего угла подрамника к днищу кузова. 17. С помощью рычага опустите вниз угол подрамника и вставьте между днищем кузова и подрамником деревянный блок толщиной около 3 см. 18. В прогрессивном порядке отвинтите и снимите болты крепления поддона картера к блоку цилиндров, оставив на своих местах 1 или 2 болта для предупреждения падения поддона картера. На некоторых моделях может потребоваться сперва снять тепловой щит выхлопной системы. 19. Снимите оставшиеся болты и опустите поддон картера на землю. Если поддон картера прикипел к блоку двигателя, освободите его путем похлопывания по поддону ладонью. 20. При снятии поддона картера, воспользовавшись возможностью, снимите и проверьте маслозаборную трубку/фильтр на предмет обнаружения признаков ее блокирования или повреждений — осмотрите также уплотнительное кольцо на двигателях, оснащенных балансировочными валами. 21. При необходимости отболтите заборную трубку / фильтр и прочистите или замените ее. 22. На двигателях В204 и В234 (оснащенных балансировочными валами) снимите передающую трубку путем извлечения ее из блока картера. 23. Затем сдвиньте ее в сторону от кожуха масляного фильтра. Снимите уплотнительные кольца с каждого конца трубки.

Установка на место

2. Удостоверьтесь, что сопрягаемые поверхности поддона картера и блока цилиндров / картера, являются чистыми и сухими, затем нанесите на фланец поддона картера подушку подходящего герметика. 3. Приложите к блоку двигателя поддон картера и установите на место болты его крепления, затягивая их в прогрессивном порядке с требуемым усилием. 4. Установите резиновые пробки картера трансмиссии и отогните в прежнее положение пластину брызговика. Там, где требуется, установите на место тепловой щит выхлопной системы. 5. Извлеките деревянный брусок, затем установите 2 болта крепления переднего правого угла подрамника к днищу кузова, затяните болты. 6. Установите на место болт крепления упорной штанги правой арки колеса в подрамнику. 7. Установите на место на поддон картера скобу и трубку возврата масла системы турбонаддува, затем затяните установочные болты. Удостоверьтесь, что уплотнительное кольцо правильно установлено на трубке. 8. Очистите контактные поверхности и установите на место в поддон картера датчик уровня масла, использовав новую прокладку. Крепко затяните винты. 9. Проверьте состояние уплотнительного кольца, при необходимости замените его, затем установите на место нижнюю часть поддона картера трубку измерительного щупа и затяните болты скобы. 10. Установите на заднюю опору двигателя скобу и упорную штангу, затяните установочные болты. 11. Установите на место и затяните нижний болт и шпильку крепления поддона картера к трансмиссии. 12. Опустите двигатель на шпильки опоры и снимите подъемный такелаж. 13. Там, где имеется, установите на блок цилиндров скобу, затем вставьте и затяните сквозной болт крепления реактивной штанги к правой верхней опоре двигателя. 14. Установите на место приемную выхлопную трубу и лямбда-датчик (см. Главу Топливная и выхлопная системы). 15. Установите на место и затяните установочные гайки опоры двигателя. 16. Установите на место заднюю панель и переднюю секцию локера арки колеса и молдинг под правой передней аркой колеса. 17. Установите на место правое переднее колесо и опустите автомобиль на землю. 18. Залейте в двигатель требуемое количество двигательного масла нужного сорта (см. Главу Текущее обслуживание). 19. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Осмотрите линию соединения поддона картера и блока двигателя на предмет обнаружения утечек.

ВАЗ 2115 | Снятие и установка поддона картера/замена уплотнительной прокладки поддона картера

1. Поднимите и установите автомобиль на подставки. Слейте двигательное масло, обратитесь к подразделу Замена двигательного масла и масляного фильтра. ВНИМАНИЕ

Не причиняйте вреда окружающей среде. Ни в коем случае не выбрасывайте отработанное масло и не выливайте его с бытовыми отходами. Пункты продажи масла принимают соответствующее количество отработанного масла бесплатно. Поэтому при покупке масла сохраняйте квитанцию и канистру масла для возможности более поздней сдачи отработанного масла!

2. Заверните пробку отверстия для удаления масла с новым уплотнительным кольцом. 3. Отверните болты крепления и снимите нижнюю и боковые крышки справа и слева двигательного отсека (стрелки). На сопроводительной иллюстрации показано исполнение для бензинового двигателя. Снимите нижнюю крышку двигательного отсека у дизельного двигателя. 4. Дизельный двигатель: Снимите шумовую крышку поддона картера двигателя. Для этого отверните болт –1–. Вдавите проволокой штифт заклепки –3–. Выньте заклепку. Резиновая втулка –2– должна остаться в блоке цилиндров. 5. Отверните болты крепления поддона картера коленчатым ключом, например, HAZET 2528–10 и выньте. При необходимости для отделения поддона картера воспользуйтесь резиновым молотком. УСТАНОВКА 6. Тщательно удалите с блока цилиндров с помощью шабера остатки герметика. 7. Удалите остатки герметика с поддона картера с помощью вращающейся щетки, например, ручной машинкой. ВНИМАНИЕ

При этом пользуйтесь защитными очками. Имеется опасность травмирования остатками удаляемого герметика.

8. Очистите уплотнительные поверхности. Они не должны содержать масла и смазки. 9. Поддон картера можно установить точнее, если для направления ввернуть два штифта М6 во фланец блока цилиндров. 10. При покупке герметика AUDI–D176404 A2 необходимо проверить срок его годности. Наконечник тюбика необходимо отрезать так, чтобы образовалось отверстие диаметром 3 мм. ВНИМАНИЕ

Поддон картера после наложения силиконового герметика должен быть установлен в течение 5 мин. После установки картера герметик должен сохнуть в течение времени не менее 30 мин. Только после этого в картер можно заливать масло.

11. Нанесите силиконовый герметик на чистые уплотнительные поверхности. Валик герметика должен быть толщиной 2 – 3 мм и в районе отверстий под болты должен проходить по внутренней стороне. 12. На иллюстрации показано положение валика герметика на блоке цилиндров. Наносится герметик только на уплотнительную поверхность поддона картера. У перехода к заднему фланцу герметик следует наносить особенно тщательно. ВНИМАНИЕ

Валик герметика не должен быть слишком толстым, в противном случае избыток его попадает в масляный контур и засоряет сетку во всасывающем трубопроводе масляного насоса.

13. Сразу же установите и равномерно прижмите к блоку цилиндров поддон картера моментом 5 Н м. 14. 3 соединительных болта двигатель–РКПП в районе поддона картера затяните моментом 45 Н м. ВНИМАНИЕ

При установке поддона картера на снятом двигателе выставьте поддон картера так, чтобы он со стороны РКПП был заподлицо с блоком цилиндров.

15. Затяните болты крепления блока цилиндров крест–накрест моментом 10 Н м, затем все болты в два приема затяните моментом 15 НЧм. 16. Дизельный двигатель: Установите шумовую крышку поддона картера на двигатель и закрепите ее. Для этого выньте штифт из заклепки. Вставьте заклепку и, вдавив штифт, закрепите ее. Болт –1– вверните моментом 20 Н м. 17. Залейте в систему двигательное масло, при этом обратитесь к подразделу Замена двигательного масла и масляного фильтра. 18. Установите и закрепите нижнюю и боковые левую и правую крышки двигательного отсека.

ВАЗ 2109 | Снятие и установка поддона картера

Для уплотнения поддона картера используется обычный герметик, например, Loctite. Предупреждение

Не наносите слишком много герметика, будьте особо осторожным рядом с отверстиями болтов. Детали должны быть собраны вместе в течение 5 минут после нанесения герметика. После истечения этого времени герметик должен быть удален и нанесен заново. Снятие

При этом стирается электронная память, например, накопителя неисправностей двигателя или код радиоприемника. Перед отключением батареи следует прочесть указания в подразделе 7.2.

2. Поднимите автомобиль. 3. Снимите защиту днища двигателя. 4. Слейте моторное масло. 5. Снимите центральную балку. 6. Снимите приемную трубу глушителя. 7. Вывинтите болты крепления поддона картера. 8. Вбейте клин в уплотнение между блоком цилиндров и поддоном (стрелками указано расположение уплотнителей). В мастерских для этого применяется приспособление KV-10111100, которое вбивается между блоком цилиндров и поддоном картера. 9. Если приспособления нет, можно использовать старый нож. Осторожно вбивайте нож молотком между блоком и поддоном. Предупреждение

Ни в коем случае не поддевайте поддон отверткой или зубилом, не разрезав предварительно уплотнение. При снятии следите, чтобы не была повреждена уплотнитльная поверхность поддона картера.

10. Снимите поддон картера. 11. Рекомендуется при снятом поддоне снять сетчатый фильтр и очистить фильтр его в холодным очистителем. 12. Проверьте сетку на повреждения, например, разрывы, при необходимости замените.

Установка

ВАЗ 2115 | Снятие и установка поддона

Снятие и установка поддона

При установке используйте новую прокладку поддона или подходящий герметик (где применяется).

1. Отсоедините кабель массы от батареи.

Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

2. Слейте двигательное масло, затем установите и затяните сливную пробку приведенным в Спецификациях усилием (используйте новую шайбу). 3. Поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Где имеется, снимите нижний щиток двигателя. 4. Отверните усиливающий стержень (где имеется) между куполами передней подвески. 5. На двигателях F8Q, отверните болты крепления и снимите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя. На двигателях F9Q, отверните крепежные гайки и снимите звукоизоляционную крышку двигателя. 6. С помощью лебедки поддержите вес двигателя/трансмиссии. 7. Отверните болты, крепящие приемную трубу глушителя/преобразователя к выпускному коллектору. Отделите приемную трубу и поддержите ее. 8. Отверните кронштейн/крышку маховика. Обратите внимание, что один из болтов крепит кронштейн задней опоры к трансмиссии, а для отворачивания болтов крепления кронштейна к двигателю потребуется торцевой фигурный ключ. 9. Отверните держатели, крепящие трубку гидросистемы рулевого управления с усилителем к правой стороне подрамника. 10. Отверните гайку, крепящую верхний кронштейн правой опоры двигателя к сборке ограничителя движения/резиновой опоры двигателя на кузове. 11. Поднимите двигатель настолько, чтобы возможно было снять поддон. 12. Отверните болты, крепящие поддон к блоку цилиндров, но оставьте два диагонально противоположных. 13. Отделите поддон от основания блока цилиндров. Не используйте отвертку, так как она может повредить контактные поверхности. 14. Отверните два оставшихся болта и опустите поддон. Снимите прокладку, где имеется. 15. Очистите блок цилиндров и поддон от остатков прокладки или герметика.

1. Проверьте чистоту совмещающихся поверхностей поддона и блока цилиндров. 2. Где имеется, расположите новую прокладку на поддоне, а при отсутствии прокладки нанесите герметик шириной 1 мм — Renault рекомендует Rhodorseal 5661 — на совмещающейся поверхности поддона (на внешней стороне канавки поддона). 3. Если прокладка не используется, важно расположить поддон так, чтобы его больше не пришлось смещать после того, как герметик коснется блока цилиндров. В качестве направляющих можно использовать длинные болты или штифты. 4. Чтобы предотвратить капание масла из масляного насоса и блока цилиндров, протрите эти области перед установкой поддона. 5. Прижмите поддон к блоку цилиндров, затем вставьте болты и постепенно затяните их приведенным в Спецификациях усилием. 6. Опустите двигатель, затем установите и затяните гайку правой опоры двигателя. 7. Установите держатели для трубки гидросистемы рулевого управления с усилителем. 8. Установите усиливающий кронштейн-крышку маховика/приводного диска и затяните болты крепления. 9. Установите приемную трубу глушителя/преобразователя и затяните болты. 10. Снимите лебедку и установите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя или звукоизоляционную крышку, где имеется. 11. Где применяется, установите усиливающий стержень между куполами передней подвески и затяните болты. 12. Подключите аккумулятор, затем опустите автомобиль на землю. 13. Заполните двигатель свежим маслом.

Снятие

3. Снимаем нижнюю крышку картера сцепления (см. "Коробка передач — снятие и установка").

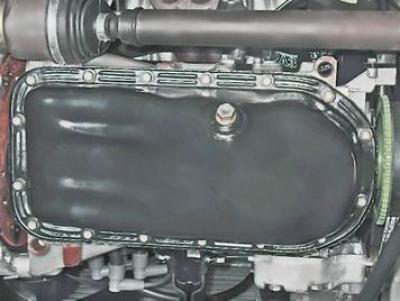

4. Ключом на 10 мм отворачиваем 16 болтов крепления поддона картера двигателя.

Замечание: Под головками болтов поддона установлены специальные фигурные шайбы.

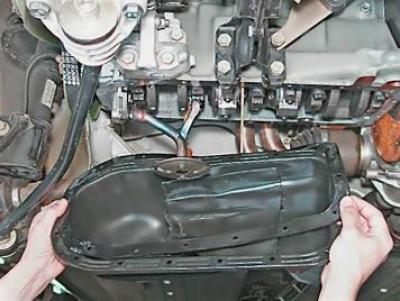

5. Снимаем поддон и прокладку и снимаем прокладку поддона.

Установка

Устанавливаем новую прокладку и поддон в обратной последовательности.

Для равномерного распределения прокладки болты крепления поддона картера заворачиваем в направлении от середины к краям.

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

• Удары по поддону картера;
• Деформация прокладки;
• Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
• Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

1. Течет масло.
2. В масляной системе наблюдается снижение давления.
3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

• Загоните автомобиль на яму или поднимите при помощи подъемника;
• Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
• Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
• Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
• Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
3. Первым делом снимите брызговики с передних колес автомобиля.
4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.
6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.
7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.
