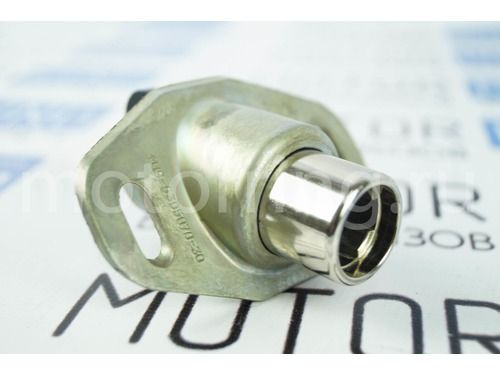

Замок двери с электроприводом калина

Каждого автовладельца беспокоит безопасность и сохранность автомобиля. Особенно это актуально для тех, кто вынужден оставлять своего «железного коня» надолго в общественных местах, а также во дворах жилых домов. Желание обезопасить свое имущество вполне объяснимо, учитывая достаточно высокий уровень преступности. Современные автомобили выпускаются с системой безопасности прямо с конвейера. Чаще всего речь идёт о центральном замке.

Он очень удобен и практичен, поэтому остаётся вне конкуренции при выборе системы безопасности за небольшие деньги. С помощью данного устройства можно закрывать и открывать все двери, включая крышку багажника, в автоматическом режиме. Все это осуществляется как непосредственно поворотом ключа в замке, так и с пульта дистанционного управления.

Особенности штатного центрального замка

«АвтоВАЗ» даже на самые бюджетные комплектации Калины устанавливает с завода систему центрального замка с пультом ДУ. Однако для качественной защиты автомобиля от угона такой системы явно недостаточно. Управление ЦЗ Лада Калина осуществляется и из салона. На водительской двери рядом с блоком управления стеклоподъёмниками находится кнопка центрального замка. Ключ зажигания одновременно выполняет функцию пульта. На его пластиковой части находятся три кнопки, назначение которых следующее:

1. Отпирание. Одно нажатие – должен щелкнуть актуатор, и откроется дверь водителя, два нажатия – остальные.
2. Закрытие. Для закрытия всех дверей одновременно достаточно нажать кнопку один раз.
3. Открытие багажника. Имеется не во всех комплектациях, так как необходим актуатор замка багажника. Также можно установить электропривод самостоятельно.

В Калине предусмотрена и другая важная функция – блокировка дверей сзади, как её ещё называют – защита детей. Для ее активации нужно возле замка с внешней стороны повернуть с помощью ключа красную фишку вправо. После этого открытие задних дверей из салона не представляется возможным, так что дети не смогут случайно выпасть во время движения.

Функций противоугонной системы центральный замок не имеет, здесь нет датчиков удара. Всё, что может ЦЗ – это сигнализировать о несанкционированном открытии.

Основные неисправности центрального замка и методы их устранения

Бывают случаи, когда после нажатия кнопки отпирания дверей можно столкнуться с отсутствием реагирования на команду. Блокировка не снимается и на нажатия кнопок на пульте ЦЗ не реагирует. Вывод – не работает центральный замок Калины.

Получить доступ в салон можно с помощью ключа, но в таком случае звуковая сигнализация не деактивируется, и об открытии авто узнают все. Если система не реагирует на команды пульта ДУ, проблем может быть не так много: либо сели батарейки в пульте и нужно их заменить, либо потеряна синхронизация. В этом случае требуется не ремонт, а восстановление работоспособности системы.

Восстанавливаем синхронизацию

Синхронизация может быть потеряна при кратковременном (от 6 секунд) отсутствии питания микросхемы в брелке. В таком случае действительно может произойти рассинхронизация, т. е. теряется связь между пультом и блоком управления центрального замка Лада Калина. Согласно руководству по эксплуатации, при возникновении подобных ситуаций необходимо снова прописать брелок, внеся данные о нем в память системы ЦЗ. Сразу стоит учитывать, что процедура далеко не самая простая и понятная, к тому же нужен специальный обучающий ключ. Попробовать восстановить синхронизацию можно следующим образом:

1. Повернуть замок зажигания ключом, требующим синхронизации.
2. Подождать 6 секунд.
3. После того как лампа иммобилайзера перестанет мигать, зажигание можно выключить.

Спустя 10 секунд тем же ключом снова заводят авто. Если сигнальная лампочка иммобилайзера не мигает, значит, синхронизацию удалось восстановить.

На первый взгляд ничего сложного, вот только этот способ помогает не во всех случаях. Если имеется обучающий ключ, но нет ключа ранее прописанного, то зажигание сначала включают, потом выключают. После того как контрольная лампа иммобилайзера перестанет мигать, в течение шести секунд ключ переводят во второе положение замка зажигания (стартер).

Перевод в одиночный импульс отпирания дверей

Контроллер блока управления ЦЗ открывает двери в два этапа: одно нажатие кнопки отпирает дверцу водителя, два нажатия – все остальные. Но можно сделать так, чтобы всё отпиралось после одного нажатия. Выполнить это очень просто:

1. Включить зажигание.
2. Зажать кнопки отпирания и закрытия одновременно и удерживать не менее пяти секунд.
3. После звукового сигнала клавишу можно отпустить.

При одиночном звуке зуммера система оповещает о переходе в новый режим. Вернуть все как было ранее так же просто. Для этого нужно повторить вышеописанную процедуру и дождаться двойного сигнала зуммера, подтверждающего переход к настройкам по умолчанию.

Замена батарейки в брелке

Признаком разряженного элемента питания брелка станет быстрое мигание светодиода при нажатии любой кнопки. Центральный замок при этом не реагирует на команды. Стоит отметить, что разряженная батарейка не повлияет на возможность запустить двигатель. Так как иммобилайзер без труда сможет считать прописанный на микросхеме код, синхронизация не будет потеряна.

Разобрать брелок очень просто, достаточно на корпусе открутить один саморез и при помощи любого подручного инструмента снять крышку, на которой расположены кнопки. Далее снимается печатная плата, под которой и находится батарейка. Нужно определить ее тип, прочитав буквенную и цифровую комбинацию. При замене следует обязательно учитывать те самые 6 секунд, т.е. успеть поставить новый элемент питания за это время, иначе необходимо будет восстанавливать синхронизацию.

Народные советы

Если есть уверенность в исправности брелка, но ЦЗ не работает или работает неправильно, то можно попробовать следующее:

1. Заменить предохранитель центрального замка Калина F22, защищающий цепь питания контроллера (находится в монтажном блоке).
2. Возможно, нарушена цепь питания актуатора одной из дверей. В этом случае нужно открыть её на 90° и найти обрыв контакта или разъема.
3. Бывает, что причина в слишком сильно затянутом саморезе брелка. Нужно его ослабить, и функции восстановятся.

В каждом конкретном случае могут возникать и нетипичные неисправности, поэтому приведенный выше перечень не является исчерпывающим.

Установка и подключение ЦЗ в зависимости от модификации Калины

Центральным замком управляет электронный блок, от которого идут провода к актуаторам дверей. От блока также идёт провод к микрику водительской двери, который находится внутри актуатора. При подключении, установке или ремонте ЦЗ после демонтажа обшивки левой дверцы нужно отыскать шлейф от привода на разъем из 7 контактов.

В зависимости от комплектации («Норма», «Стандарт», «Люкс») под обшивкой можно увидеть:

1. Шесть проводов, подходящих к разъёму (привод и два микрика).
2. Неподключенные провода от привода.
3. Отсутствие проводов, которые должны быть в разъёме на контактах 4/6.

Если имеется сигнализация, то провода 2/7 должны быть соединены с блоком центрального замка. Если комплектация не подразумевает подключение всех актуаторов, то это нужно сделать самостоятельно, присоединив недостающие к блоку управления. Для этого можно воспользоваться двухпроводным шлейфом, тянущимся от двери до блока управления ЦЗ. В работе поможет электросхема той или иной модификации Калины.

Схема подключения ЦЗ

Подключение ЦЗ для комплектации «Люкс»

Данный способ актуален и для Lada Kalina Кросс в комплектации «Норма». «Люкс» и комплектации с дополнительными опциями подразумевают наличие подлокотника с установленными кнопками ЦЗ и электростеклоподъемников. От контактов кнопки нужно взять тот, на который поступает питание после нажатия, и протянуть провод к модулю сигнализации. Для подключения можно использовать следующую схему:

Подключение ЦЗ для комплектации «Люкс»

Данный вариант подключения подходит именно для комплектации «Люкс», так как в ней присутствует штатная сигнализация, а центральный замок может быть установлен самостоятельно, если по каким-то причинам вышел из строя.

При подключении ЦЗ необходимо все работы проводить при обесточенном электрооборудовании автомобиля. Провода нужно прокладывать так, чтобы они не касались металла. Если нет такой возможности, то устанавливается трубка в качестве зашиты кабеля от обрыва и других негативных факторов.

Подключение ЦЗ в комплектации «Норма»

В недорогих комплектациях вообще отсутствует кнопка закрывания дверей из салона. В таком случае подключение осуществляется по следующей схеме:

Подключение ЦЗ в комплектации «Норма»

В отличие от схем подключения ЦЗ в Калине комплектации «Люкс», здесь нет резисторов, и не используется напряжение «+». Но в этом случае при нажатии кнопки закрытия будут заблокированы все двери, а при нажатии кнопки отпирания откроется только водительская. Рассмотренные варианты относятся к самым простым, более сложные схемы требуют особых навыков, поэтому их реализацию лучше доверить профессионалам на СТО.

Программирование импульсов

В подключении центрального замка мало выполнить все действия в правильной последовательности, нужно ещё подобрать требуемую длительность импульса на работу замков. Если она будет слишком большой, перегреются актуаторы, если недостаточной – ее не хватит на открытие и закрытие. В люксовой комплектации вся электроника обычно «засыпает» после 15 минут бездействия. Для ее пробуждения необходим дополнительный импульс.

Центральный замок является простым устройством, но при этом он способен обезопасить автомобиль от преступников гораздо эффективнее, чем полицейская фуражка на пассажирском сиденье. Система централизованной блокировки дверных замков – самый удобный способ их быстрого открытия и закрытия. Если данную систему безопасности дополнить хорошей автосигнализацией, это позволит не оказаться в ситуации, когда авто угнали или повредили.

Разбираем замки Калины

Инструменты и материалы:
(для пытки и попытки восстановления замка)
— болгарка

— набор отверток
— паяльник
— сварка

1) Один из подопытных образцов на операционном табурете. Приступаем к разборке.
Понадобится набор "звездочек".

2) Разбираем постепенно на детали. И запоминаем что и откуда установлено. Это важный момент.
Иначе потом запаришься.

И тут первый облом. Установлена заклепка. Многие на этом моменте останавливаются и не решаются дальше разбирать не разборный замок.
Вот какая тавтология

Внимание: пружинка установлена изнутри механизма. Она мне устроила мозговой штурм потом.

3) Замок и так неисправен, терять нечего. Стачиваем болгаркой заклепку.

заклепка удалена болгаркой. Продолжаем разбирать

4) Добираемся до внутренностей. Пластиковые части (серая и черная) запаяны между собой в наскольких местах по периметру, примерно 10 точек. Их либо ножиком расковырять, либо как я уже потом — паяльником.

5) снимаем контакты питания и концевиков просто вытаскиваем кверху.

6) Между крышками имеется уплотнительная резиновая прокладка для герметизации.

7) На валу моторчика жестко закреплен медный (а вероятнее всего латунный) ребристый наконечник. С завода на него запаян сверху пластиковый наконечник. От частого использования соединение разрушилось и моторчик не открывал и не закрывал замок.

8) Паяльником аккуратно как мог запаял пластиковый наконечник. Контакты питания моторчика просто сверху вставляются в моторчик. Имеется два концевика внутри

9) Разобрал передний и задний замки и сравнил внутреннюю исполнительную часть. Внутри пластикового короба отличие только в ограничителе. При открытия передней двери не позволяет закрыть дверную "щеколду" (фиксатор-блокиратор дверного замка)

10) Разобрал и механическую часть замка. Внимательно запоминаем что и откуда бралось. Я этого не сделал и пришлось много времени потерять при сборке. Приходилось методом интуиции и прямого тыка подбирать детальки. Отметил место расположения пружинки, которую просто так не поставить, она все равно путается выскользнуть.

11) Запорный язычок отталкивается с помощью этой натяжной пружинки. Вот она при разборке вылетает и обратно ее можно установить через специальное отверстие, которое конструкторы предусмотрели.

пружинка просто вставляется в отверстие и концом фиксируется в посадочном месте.

12) Зажимаем металлические зажимы, чтоб зафиксировать конструкцию на пластиковом корпусе.
Их всего четыре, по одному со каждого угла

13) Ставим на место пластиковый белый рычаг.

14) Примеряем исполнительные рычаги, фиксаторы которых сточили ранее болгаркой. Заклепывать там уже нечего, поэтому кроме как заварить, на ум больше ничего не пришло.
исполняем

15) Полуавтомата нет, поэтому варим электродуговой. Для охлаждения был шприц с водой.

16) Сварщик из меня никакой, получилось что получилось. Пластмасса чуток нагрелась, но не страшно.

17) Сделал и еще одну "заклепку" . Пружинка отмечена — та что изнутри механической часли установлена. Если забыть ее

поставить и заварить заклепки, получится весьма смешно…

18) Замок в сборе. Можно устанавливать на место.

Конструкция заднего замка отличается от переднего. Это тоже заставило меня искать недостающие детали, которые были под носом.

А теперь немного выводов:

1) Один новый замок стоит порядка 1500-1660р. Экономия очевидна.
2) Разобрать не разборное — вполне реально, если очень надо.
3) Собрать разобранное да еще чтоб работало — это тоже реально, только нужно быть очень внимательным.
